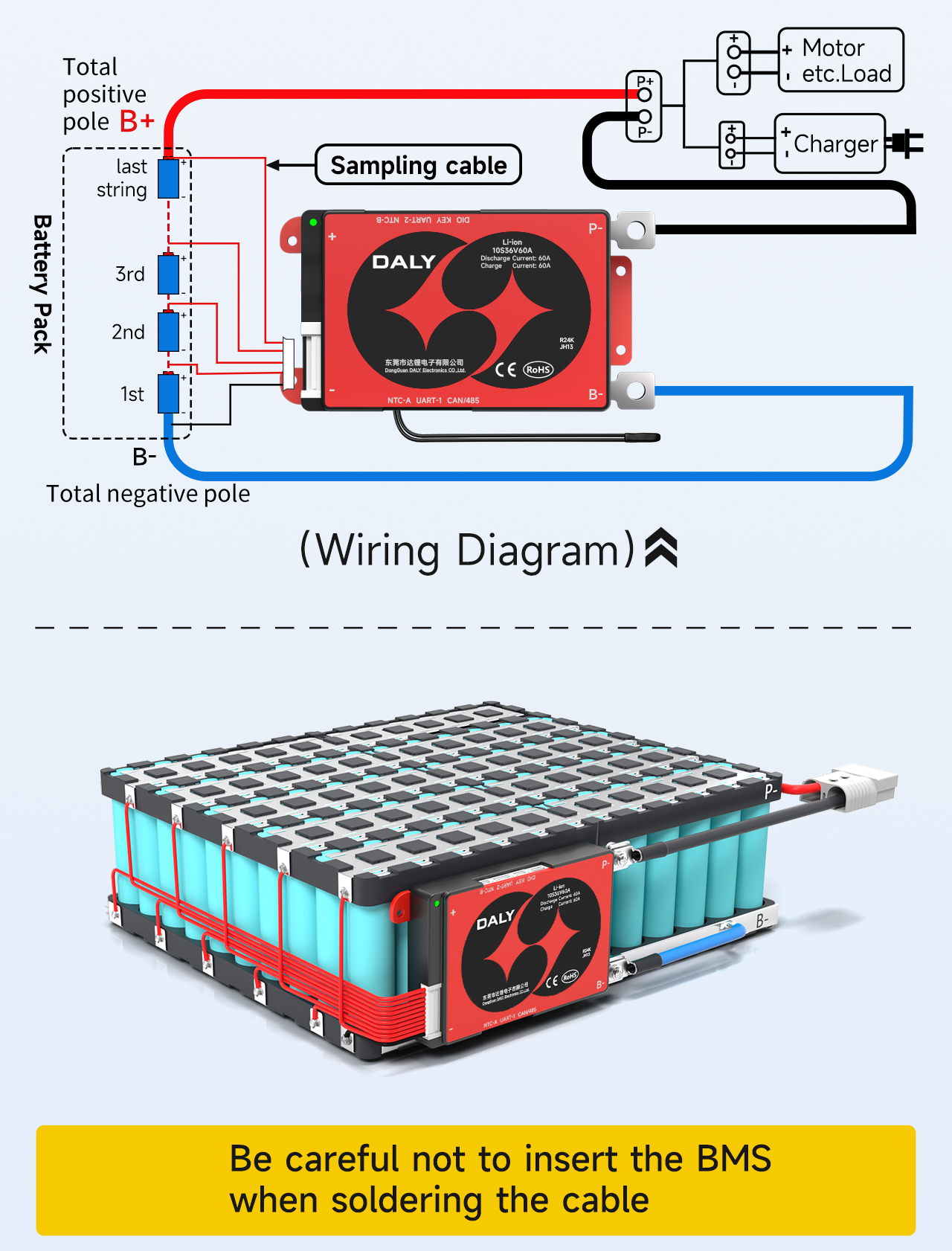

Standard & Smart 10S BMS wiring Tutorial
Huelteng 10 Serie an 12 parallel 18650 Batterie Pak als Beispill
Opgepasst net d'Schutzplat ze setzen wann Dir de Kabel soldéiert
Ⅰ. Markéiert d'Uerdnung vun de Probelinnen

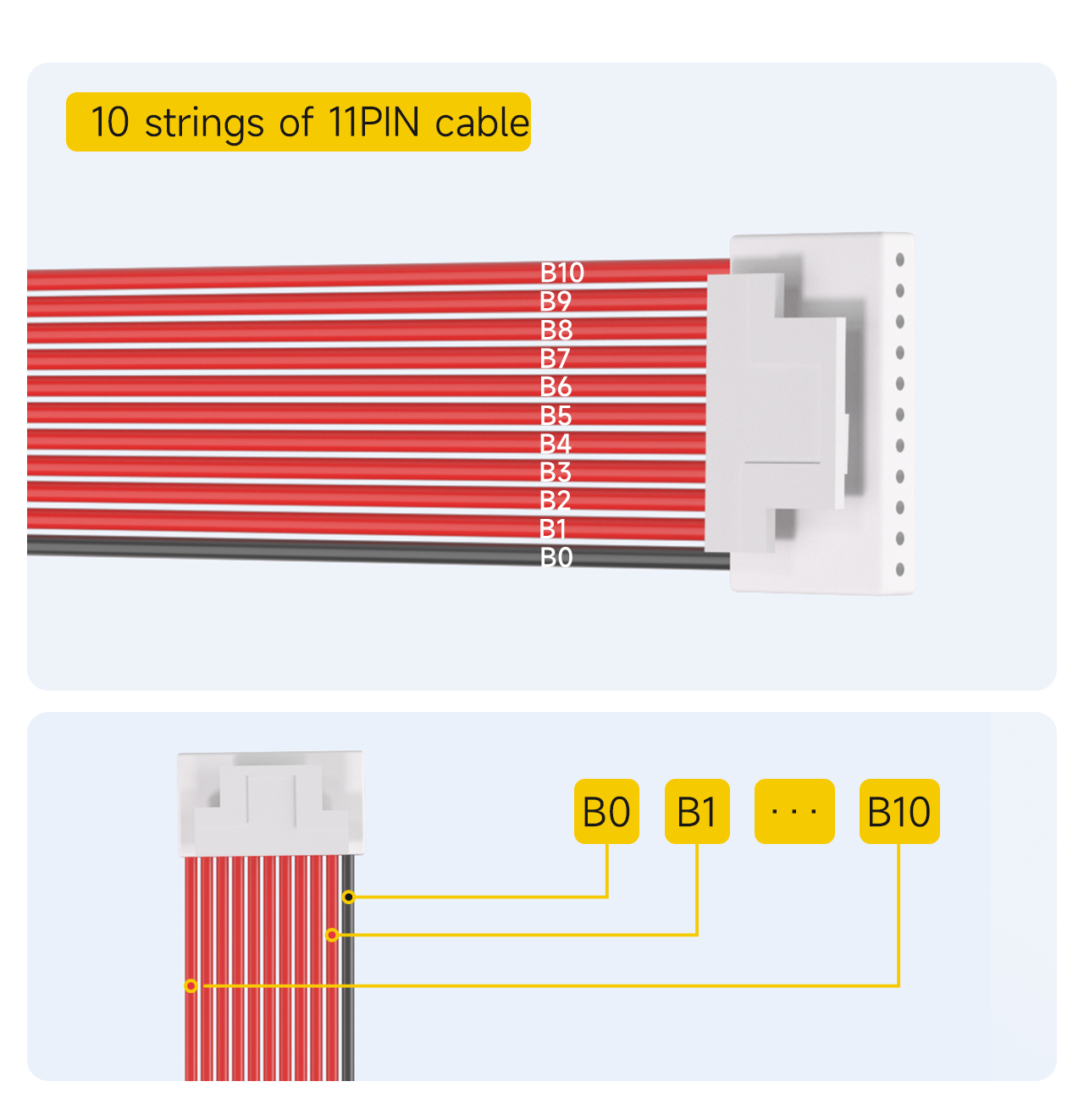

10 Saiten vun11PIN Kabel
Opgepasst: Den Default Sampling Kabel fir10-String Schutz Verwaltungsrot Configuratioun ass11PIN.
1. Markéiert de schwaarze Kabel als B0.
2. Den éischte roude Kabel nieft dem schwaarze Kabel gëtt als B1 markéiert.
... (a sou weider, sequenziell markéiert)
Bis de leschte roude Kabel, markéiert als B10.

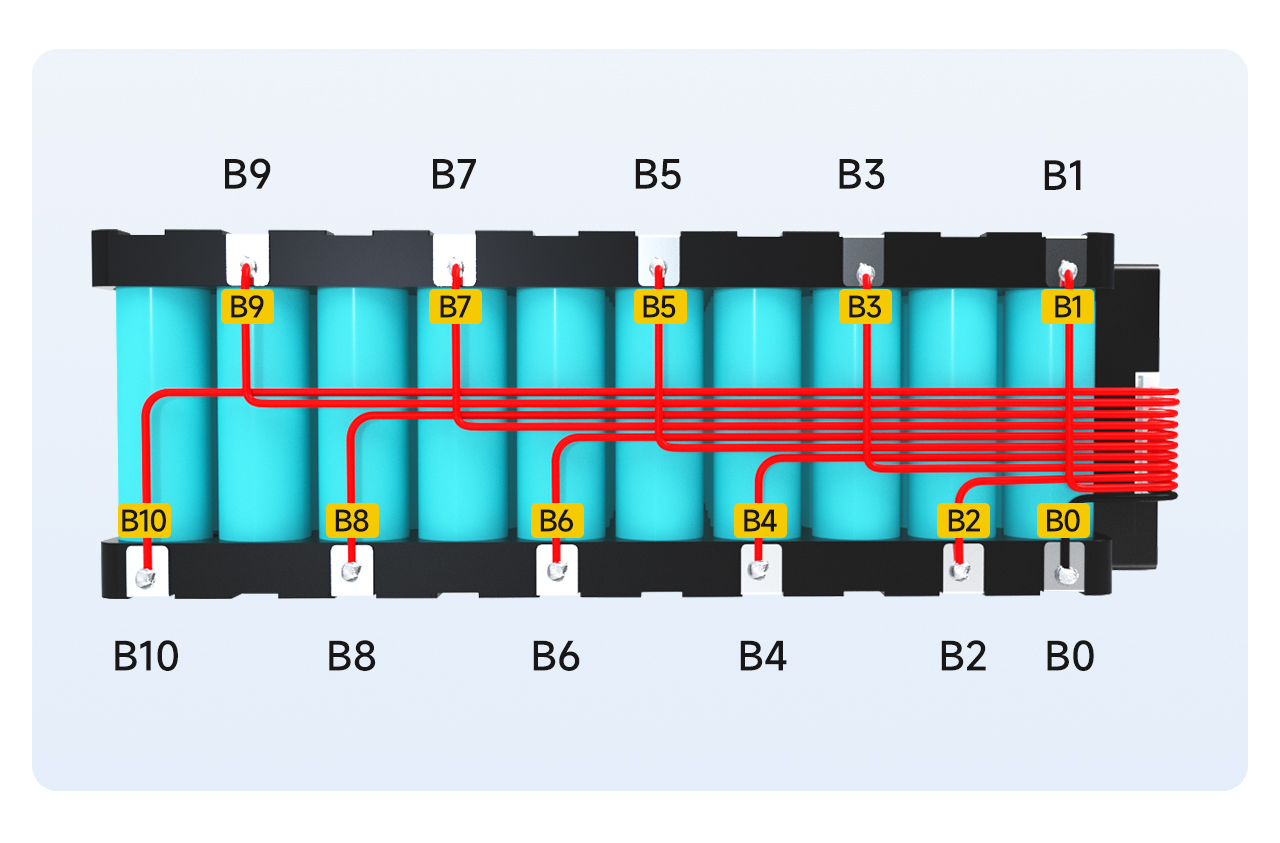

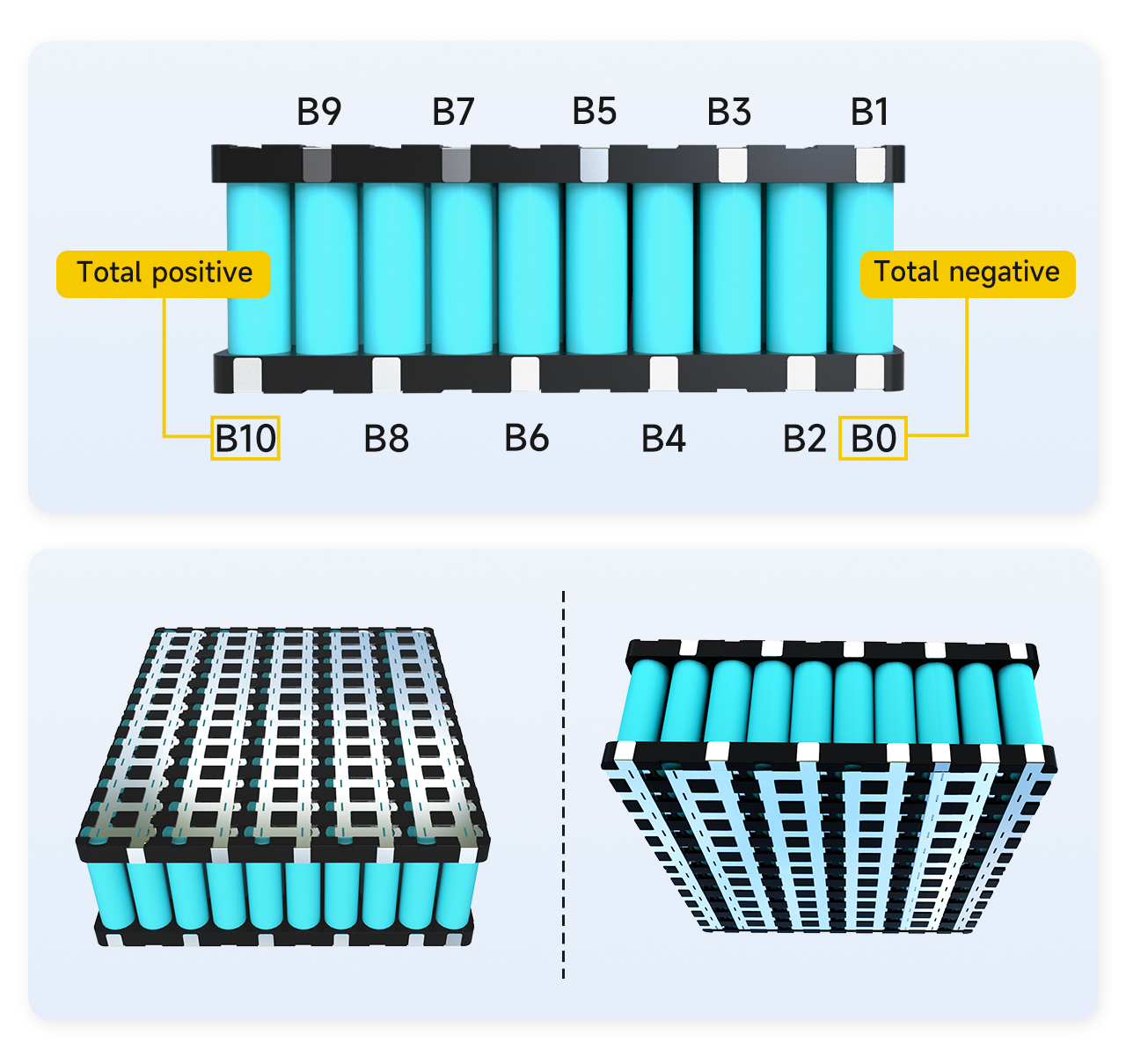

Ⅱ. Mark der Uerdnung vun Batterie Schweess Punkten
Fannt d'Positioun vum entspriechende Schweesspunkt vum Kabel, markéiert éischt d'Positioun vum entspriechende Punkt op der Batterie
1. Den Total negativ Pole vun der Batterie Pak ass als B0 markéiert.
2. D'Verbindung tëscht dem positiven Pol vun der éischter Sait vun Akkuen an der negativ Pole vun der zweeter String vun Akkuen ass markéiert als B1.
3. D'Verbindung tëscht dem positiven Pol vun der zweeter Batteriestreng an dem negativen Pol vun der drëtter Batteriestreng ass markéiert als B2
... (an sou weider)
10. D'Verbindung tëscht de positiven Pole vun der10th Batterie String an den negativen Pole vun der11Batterie String ass als B markéiert10.
11. Déi positiv Elektrode vun der 10. Batterie String ass als B10 markéiert.
Bemierkung: Well de Batteriepack insgesamt 10 Saiten huet, ass B10 och de Gesamtpositivpol vum Batteriepack. Wann B10 net déi total positiv Etapp vun der Batterie Pak ass, et beweist, datt d'Uerdnung vun Marquage falsch ass, an et muss erëm iwwerpréift a markéiert ginn.
Ⅲ. Soldering an wiring
1. De B0 vum Kabel ass an d'B0 Positioun vun der Batterie soldered.
2. De Kabel B1 gëtt op d'B1 Positioun vun der Batterie soldered.
... (an sou weider, Schweißen an der Sequenz)
11. De Kabel B10 gëtt op d'B10 Positioun vun der Batterie soldered.
Ⅳ. Detektiounspannung

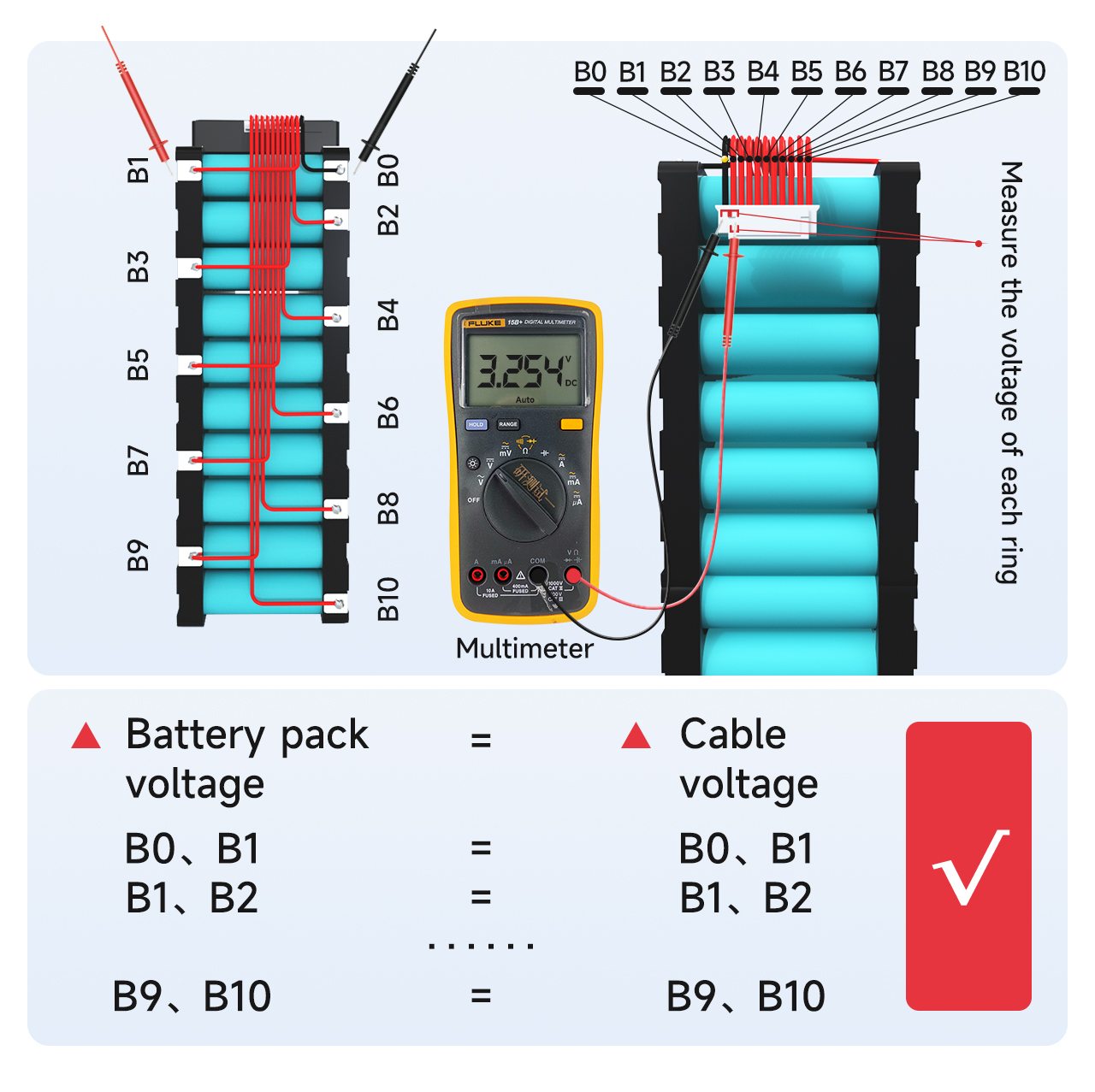

Maacht d'Spannung tëscht ugrenzend Kabele mat engem Multimeter fir ze bestätegen datt déi richteg Spannung vun de Kabelen gesammelt gëtt.
1. Maacht ob d'Spannung vum Kabel B0 op B1 gläich ass wéi d'Spannung vum Batteriepack B0 op B1. Wann et gläich ass, beweist et datt d'Spannungssammlung richteg ass. Wann net, beweist et datt d'Sammlungslinn schwaach geschweest ass, an de Kabel muss nei verschweißt ginn. Duerch Analogie moosst ob d'Spannungen vun anere Saiten richteg gesammelt ginn.
2. D'Spannungsdifferenz vun all String däerf net méi wéi 1V sinn. Wann et méi wéi 1V ass, heescht et datt et e Problem mat der Wiring ass, an Dir musst de virege Schrëtt fir d'Erkennung widderhuelen.
Ⅴ. Detektioun vun Schutz Verwaltungsrot Qualitéit
! Vergewëssert Iech ëmmer datt d'korrekt Spannung erkannt gëtt ier Dir de Schutzpatroun uschléisst!

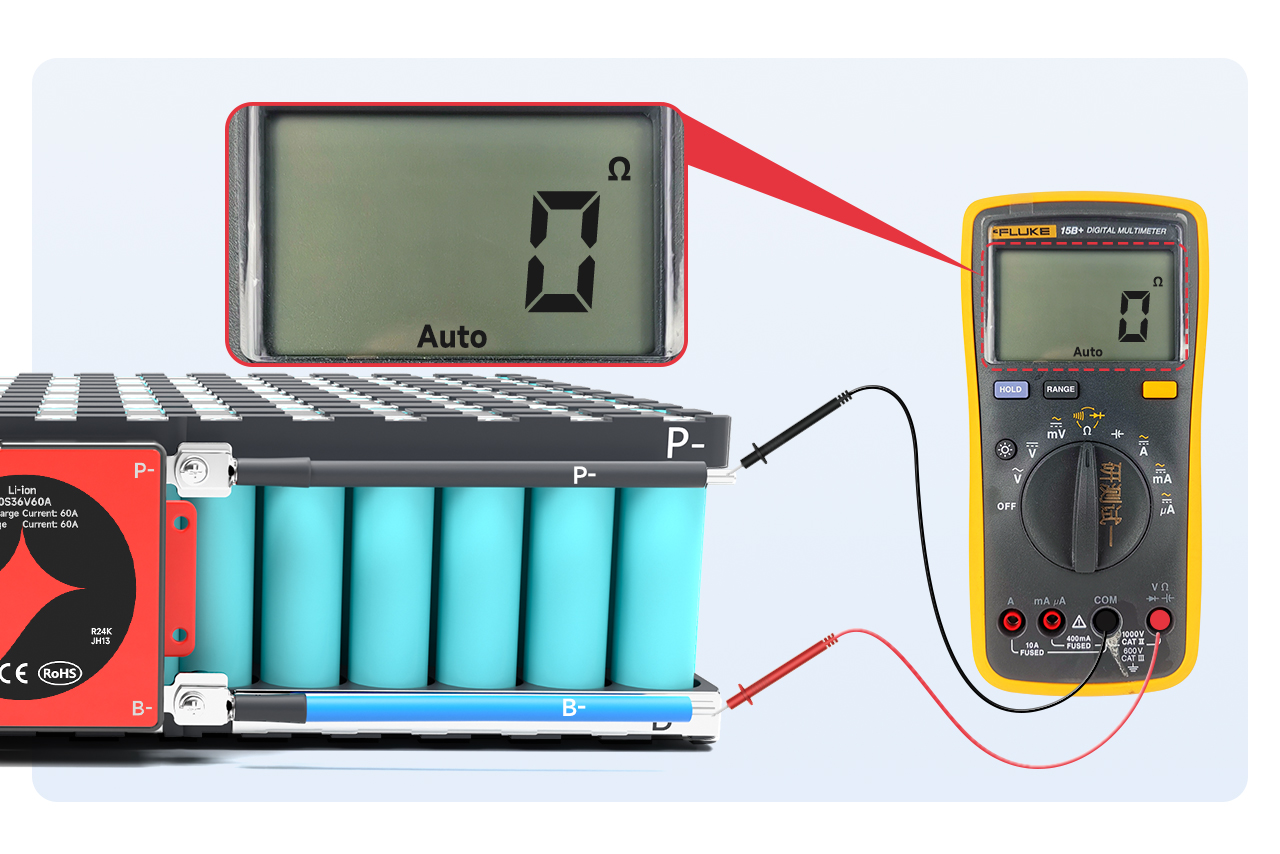

Ajustéiert de Multimeter op den internen Resistenzniveau a moosst déi intern Resistenz tëscht B- a P-. Wann d'intern Resistenz verbonnen ass, beweist et datt de Schutzplat gutt ass.
Notiz: Dir kënnt d'Leedung beurteelen andeems Dir den internen Resistenzwäert kuckt. Den internen Resistenzwäert ass 0Ω, dat heescht Leedung. Wéinst dem Feeler vum Multimeter bedeit allgemeng manner wéi 10mΩ Leedung; Dir kënnt och de Multimeter un de Buzzer upassen. E Piepklang kann héieren ginn.
Notiz:
1. De Schutzbrett mat engem Softschalter muss op d'Leedung vum Schalter oppassen wann de Schalter zou ass.
2. Wann de Schutzbrett net féiert, stoppen w.e.g. den nächste Schrëtt a kontaktéiert de Verkafspersonal fir d'Veraarbechtung.
Ⅵ. Connect der Ausgangslinn

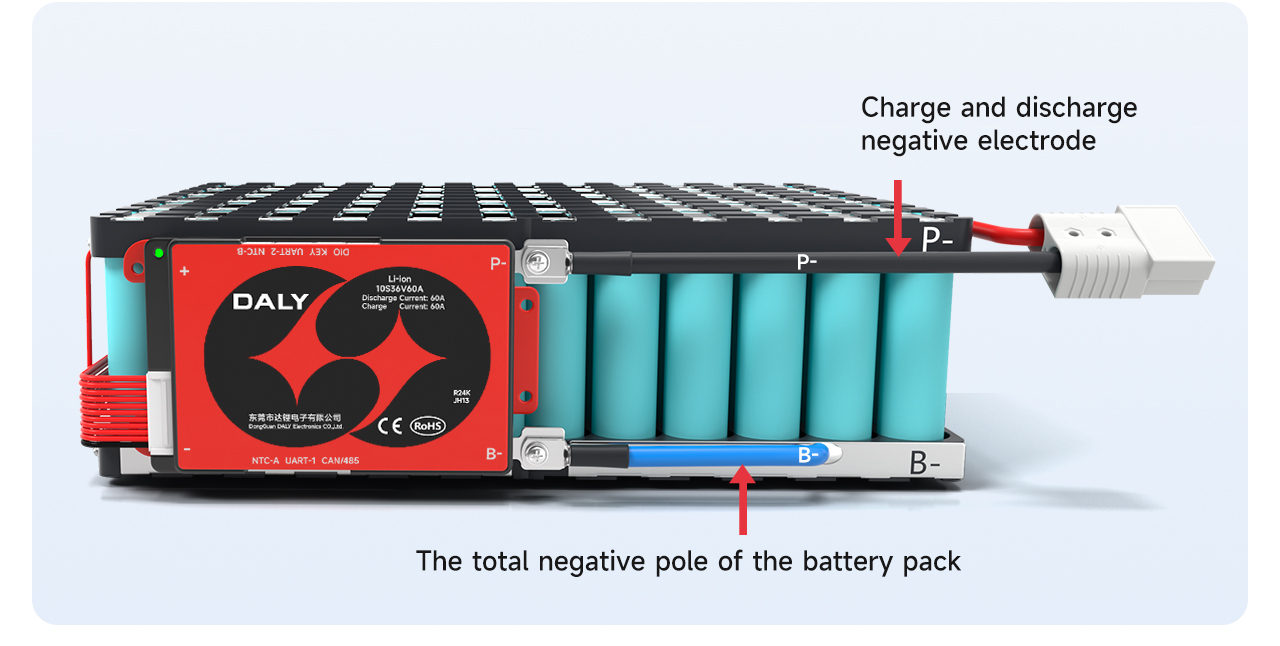

Nodeems Dir séchergestallt hutt datt de Schutzbrett normal ass, solder de bloe B-Drot op der Schutzplat op den Total negativ B- vum Batteriepack. D'P-Linn op der Schutzpatroun ass op den negativen Pol vun der Ladung an der Entladung soldered.

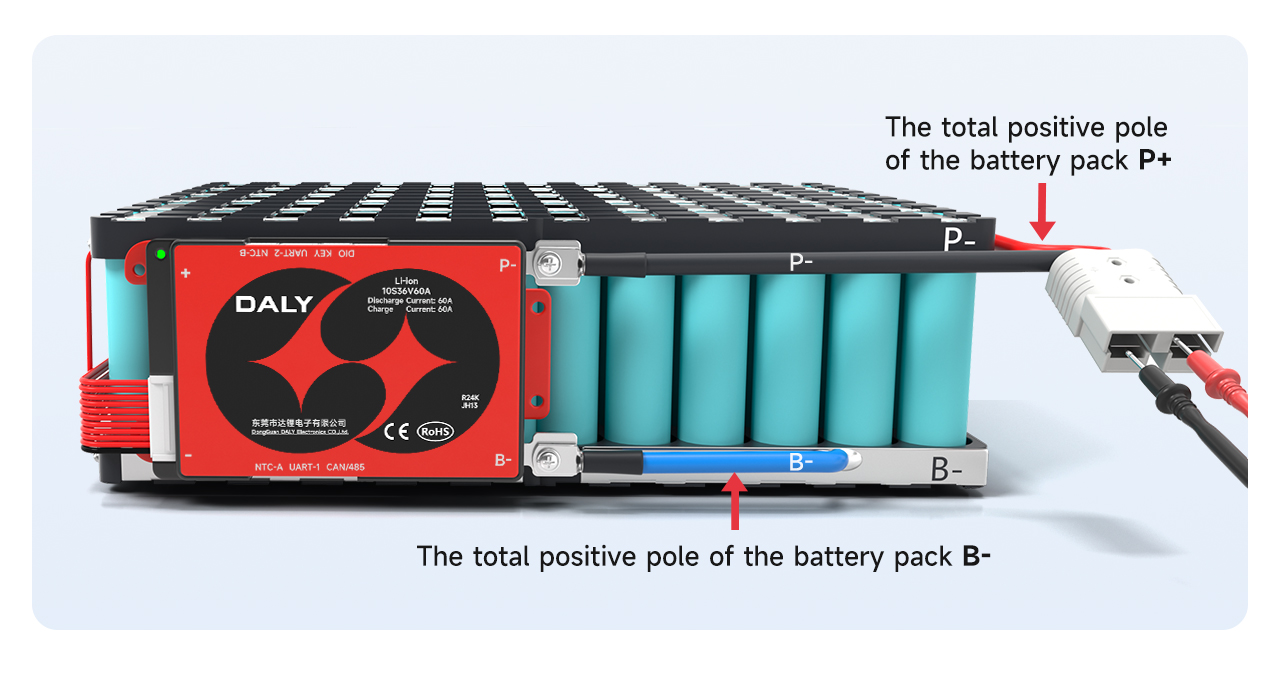

Nom Schweißen, kontrolléiert ob d'Spannung vum Iwwerschutzplat mat der Batteriespannung konsequent ass.
Detektéieren iwwer-Board Volt: (B-, P+) Volt = (P-, P+) Volt
De positiven Pol vun der Opluedstatioun an der Entladung ass direkt mam Gesamtpositivpol vum Batteriepack verbonnen.
Bemierkung: D'Ladeport an d'Entladungshafen vum Split-Schutzplat sinn getrennt, an déi extra C-Linn (normalerweis mat giel uginn) muss mam negativen Pol vum Ladegerät verbonne sinn; d'P-Linn ass un den negativen Pol vun der Entladung verbonnen.

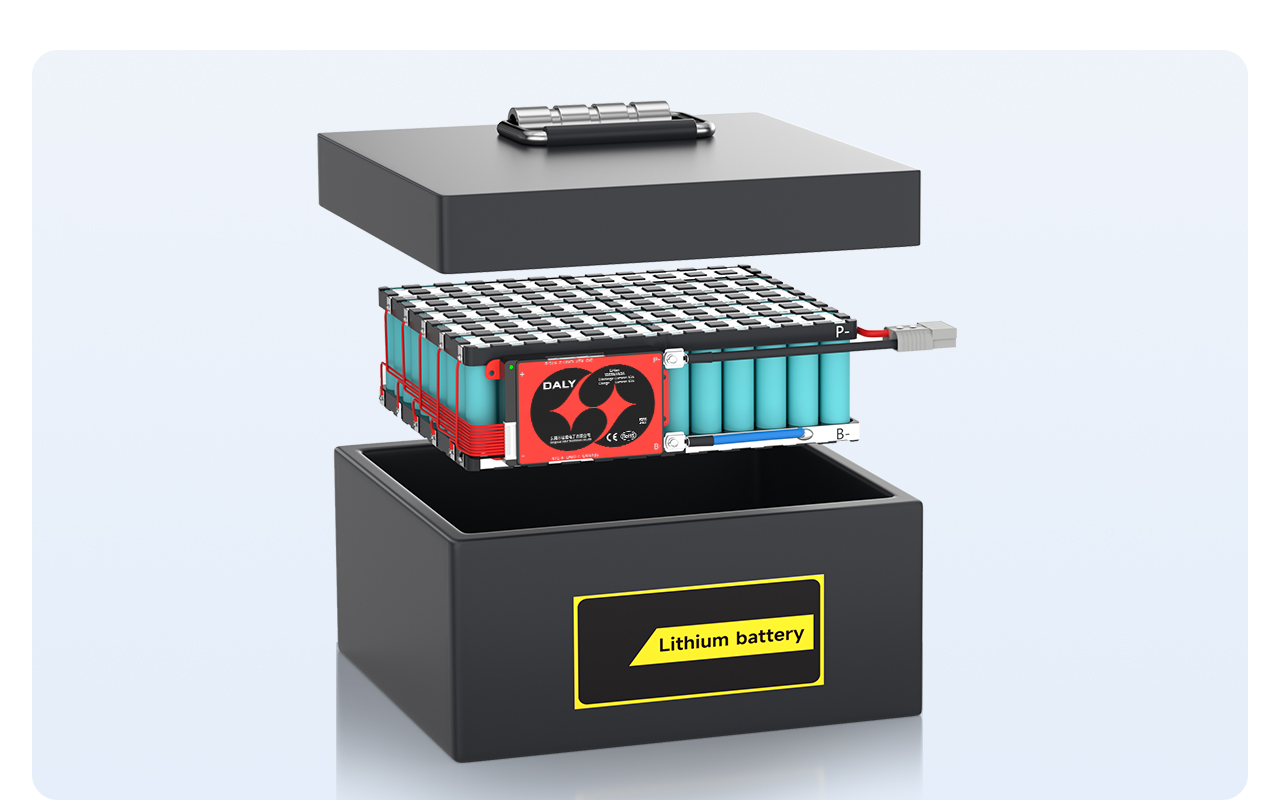

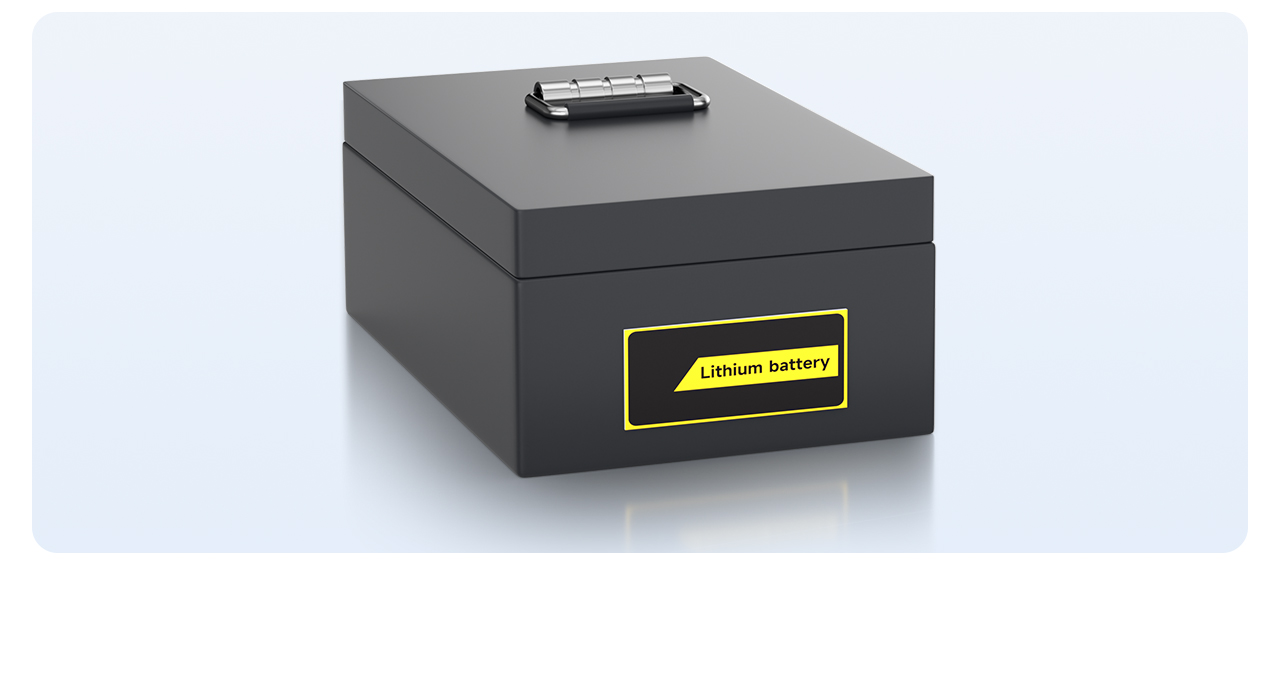

Endlech, Plaz der Batterie Pak an der Batterie Këscht, an e fäerdeg Batterie Pak ass versammelt
