Standard & Smart 4S BMS wiring Tutorial
Huelt eng 4S12P18650 Batterie Pak als Beispill

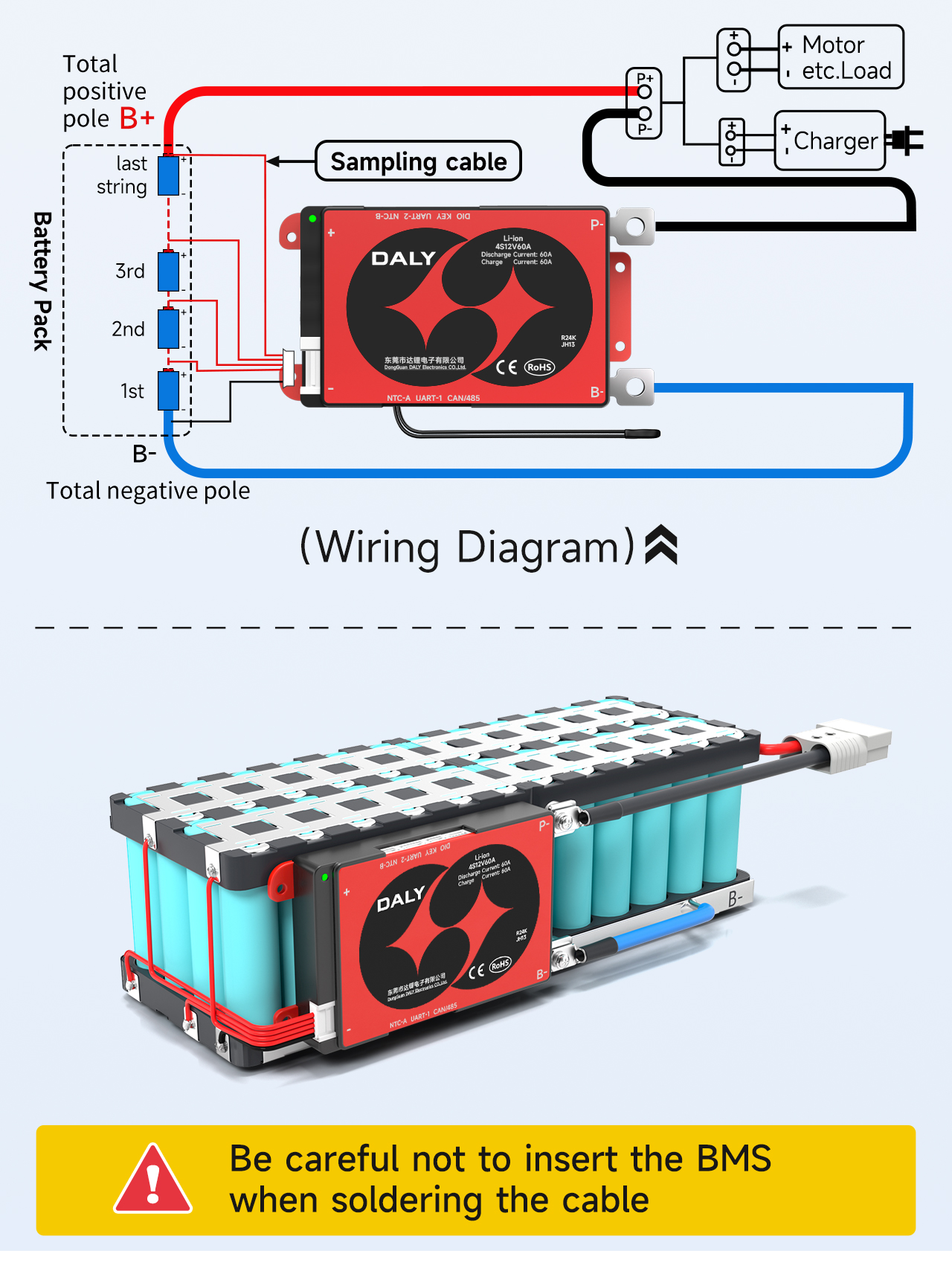

Opgepasst net d'Schutzplat ze setzen wann Dir de Kabel soldéiert.
Ⅰ.Markéiert d'Uerdnung vun de Probelinnen

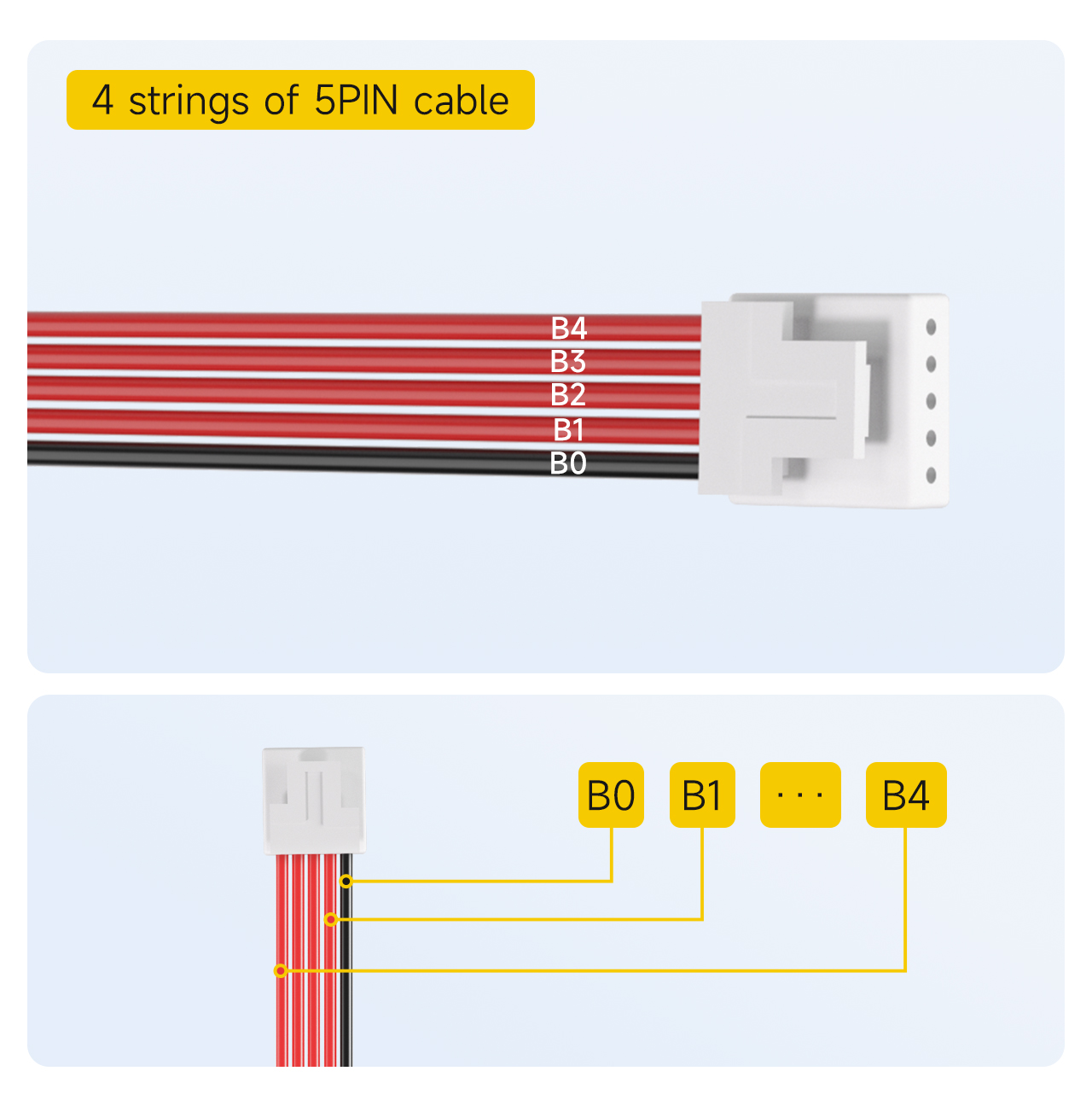

4S BMS mat 5PIN Kabel
Opgepasst: Den Default Sampling Kabel fir4-String Schutz Verwaltungsrot Configuratioun ass5PIN.
1. Markéiert de schwaarze Kabel als B0.
2. Den éischte roude Kabel nieft dem schwaarze Kabel gëtt als B1 markéiert.
... (a sou weider, sequenziell markéiert)
5. Bis de leschte roude Kabel, markéiert als B4.
Ⅱ.Mark der Uerdnung vun Batterie Schweess Punkten

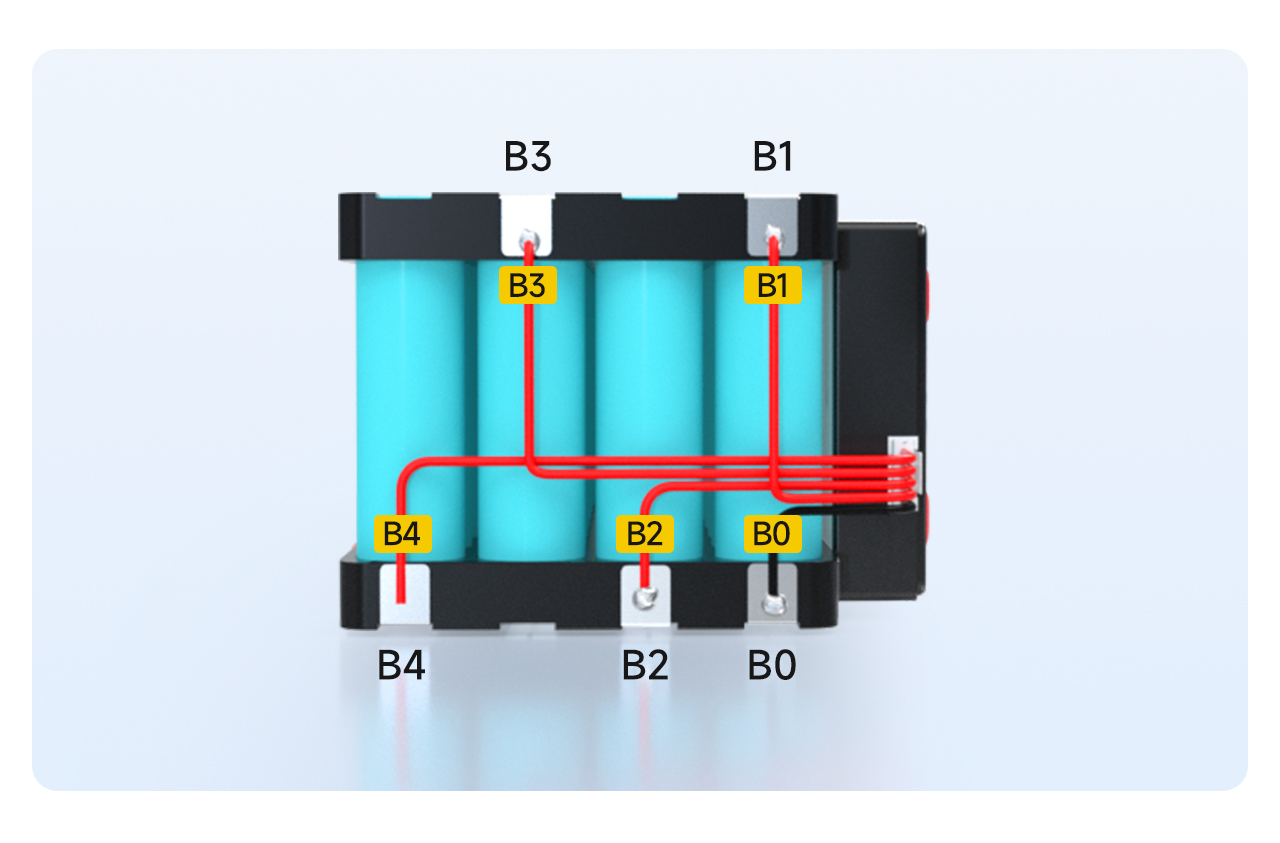

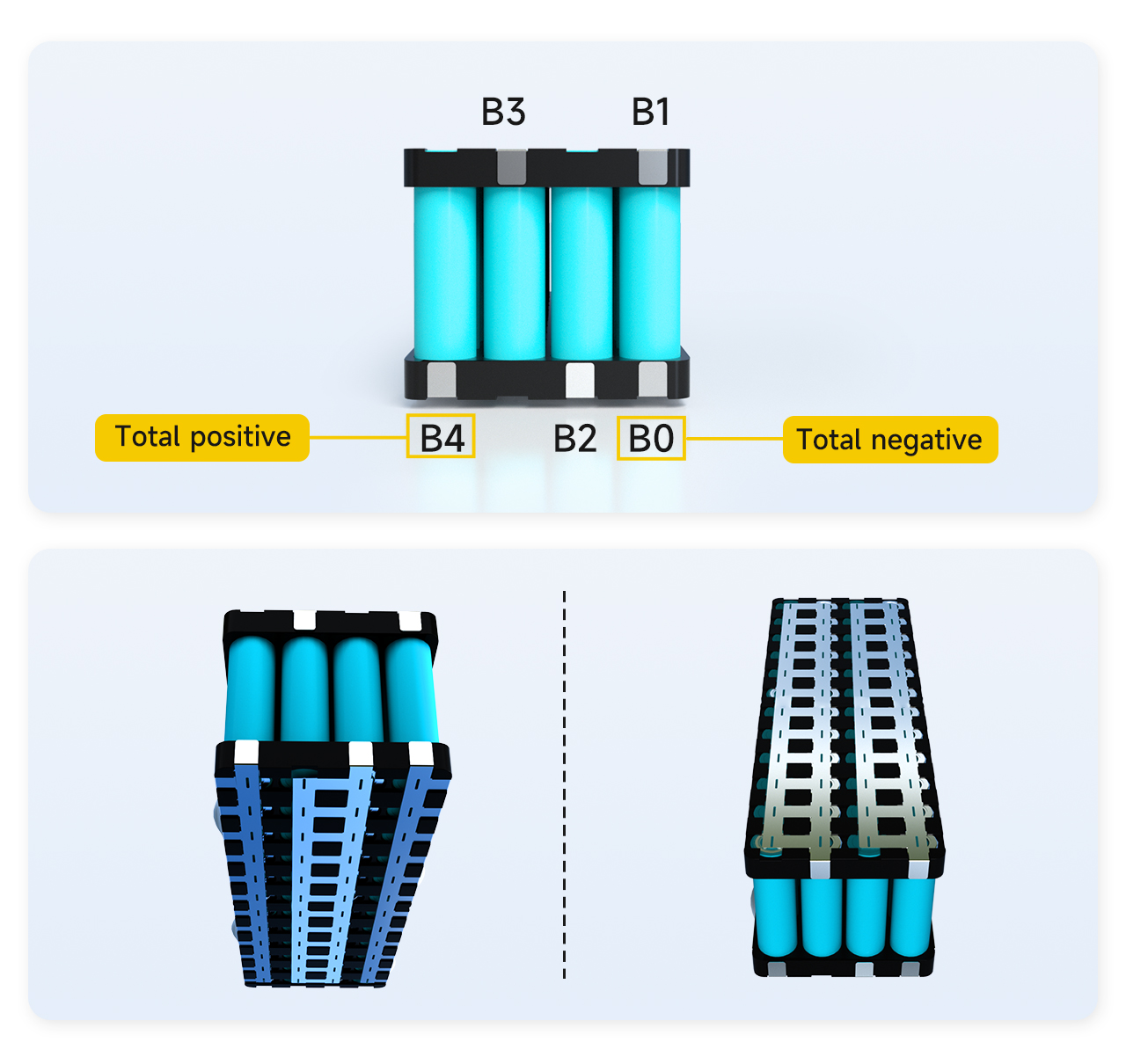

Fannt d'Positioun vum entspriechende Schweesspunkt vum Kabel, markéiert éischt d'Positioun vum entspriechende Punkt op der Batterie.
1. Den Total negativ Pole vun der Batterie Pak ass als B0 markéiert.
2. D'Verbindung tëscht dem positiven Pol vun der éischter Sait vun Akkuen an der negativ Pole vun der zweeter String vun Akkuen ass markéiert als B1.
3. D'Verbindung tëscht dem positiven Pol vun der zweeter Batteriestreng an dem negativen Pol vun der drëtter Batteriestreng ass markéiert als B2
4. D'Verbindung tëscht de positiven Pole vun der3th Batterie String an den negativen Pole vun der4Batterie String ass als B markéiert3.
5. Déi positiv Elektrode vun der 4. Batterie String ass als B4 markéiert.
Bemierkung: Well de Batteriepack insgesamt 4 Saiten huet, ass B4 och de Gesamtpositivpol vum Batteriepack. Wann B4 net déi total positiv Etapp vum Batteriepack ass, beweist et datt d'Uerdnung vun der Marquage falsch ass, an et muss kontrolléiert ginned an erëm markéiert.
Ⅲ.Soldering an wiring
1. De B0 vum Kabel gëtt op d'B0 Positioun vun der Batterie soldered.
2. De Kabel B1 gëtt op d'B1 Positioun vun der Batterie soldered.
... (an sou weider, Schweißen an der Sequenz)
5. De Kabel B4 gëtt op d'B4 Positioun vun der Batterie soldered.
Ⅳ. Spannung Detektioun

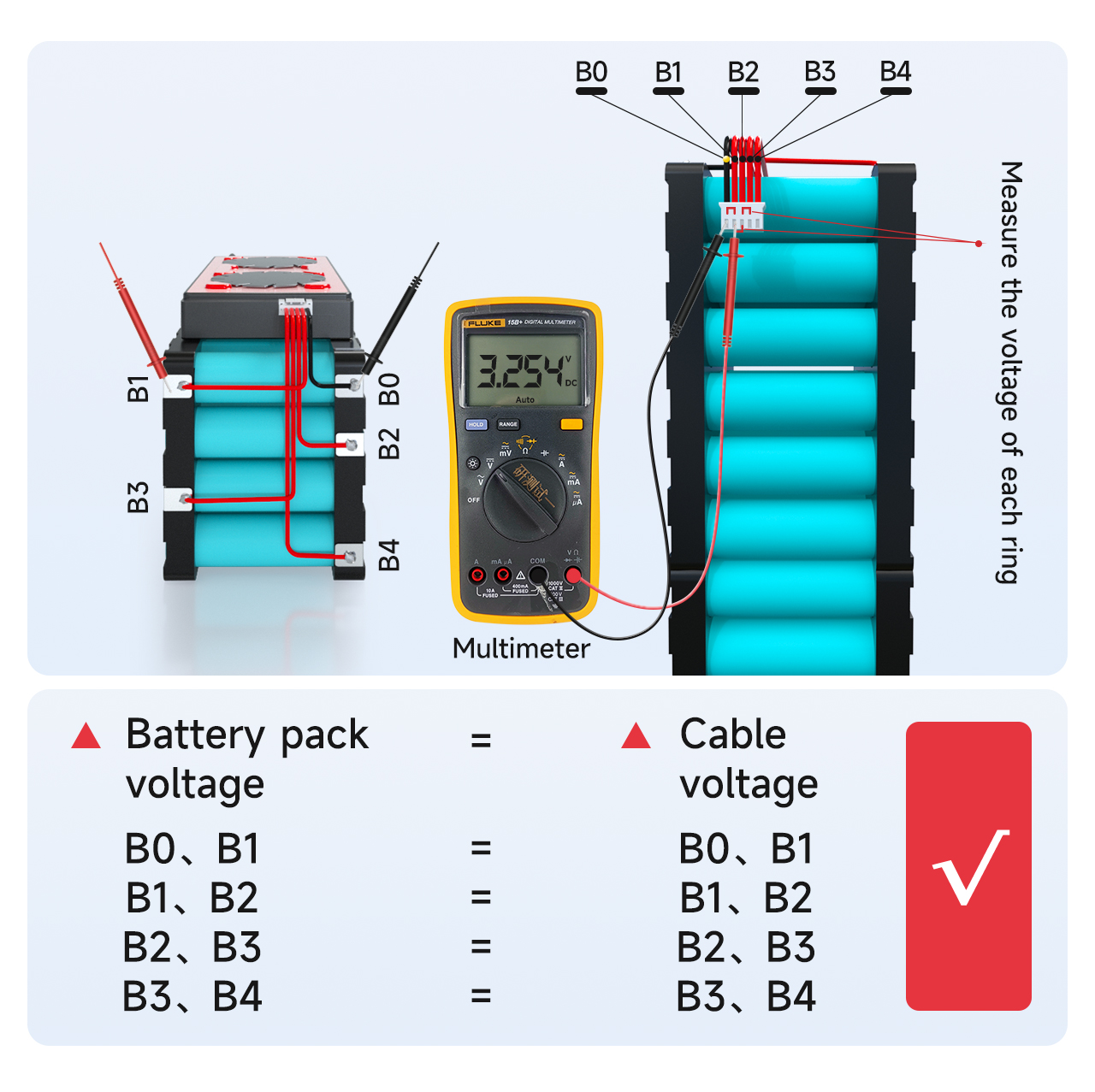

Maacht d'Spannung tëscht ugrenzend Kabele mat engem Multimeter fir ze bestätegen datt déi richteg Spannung vun de Kabelen gesammelt gëtt.
1.Moossen ob d'Spannung vum Kabel B0 bis B1 gläich ass mat der Spannung vum Batteriepack B0 bis B1. Wann et gläich ass, beweist et datt d'Spannungssammlung richteg ass. Wann net, beweist et datt d'Sammlungslinn schwaach geschweest ass, an de Kabel muss nei verschweißt ginn. Duerch Analogie moosst ob d'Spannungen vun anere Saiten richteg gesammelt ginn
2. D'Spannungsdifferenz vun all String däerf net méi wéi 1V sinn. Wann et méi wéi 1V ass, heescht et datt et e Problem mat der Wiring ass, an Dir musst de virege Schrëtt fir d'Erkennung widderhuelen.
Ⅴ. Detektioun vun Schutz Verwaltungsrot Qualitéit
! Vergewëssert Iech ëmmer datt d'korrekt Spannung erkannt gëtt ier Dir de Schutzpatroun uschléisst!

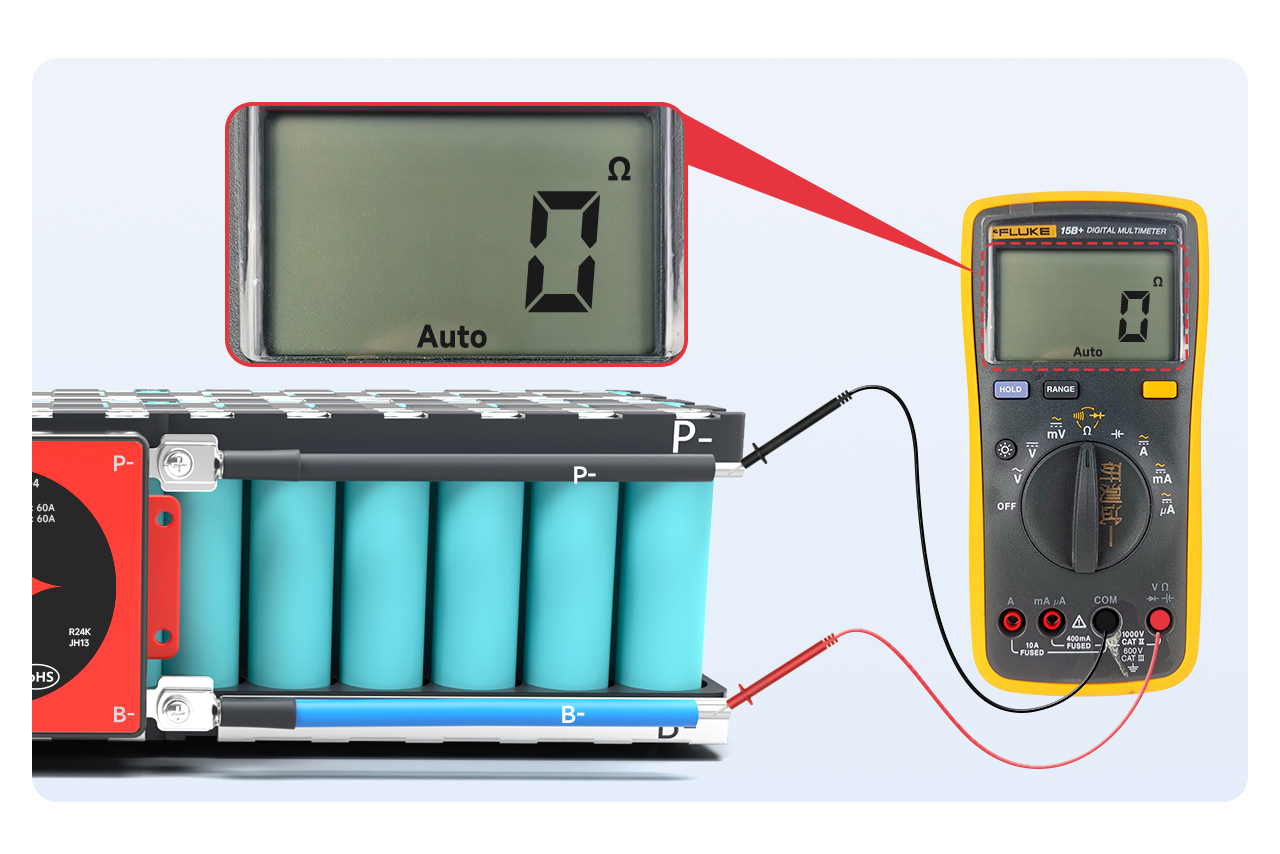

Ajustéiert de Multimeter op den internen Resistenzniveau a moosst déi intern Resistenz tëscht B- a P-. Wann d'intern Resistenz verbonnen ass, beweist et datt de Schutzplat gutt ass.
Notiz: Dir kënnt d'Leedung beurteelen andeems Dir den internen Resistenzwäert kuckt. Den internen Resistenzwäert ass 0Ω, dat heescht Leedung. Wéinst dem Feeler vum Multimeter, allgemeng manner wéi 10mΩ heescht Leedung; Dir kënnt och de Multimeter un de Buzzer upassen. E Piepklang kann héieren ginn.
Notiz:
1. De Schutzbrett mat engem Softschalter muss op d'Leedung vum Schalter oppassen wann de Schalter zou ass.
2. Wann de Schutzbrett net féiert, stoppen w.e.g. den nächste Schrëtt a kontaktéiert de Verkafspersonal fir d'Veraarbechtung.
Ⅵ.Connect der Ausgangslinn

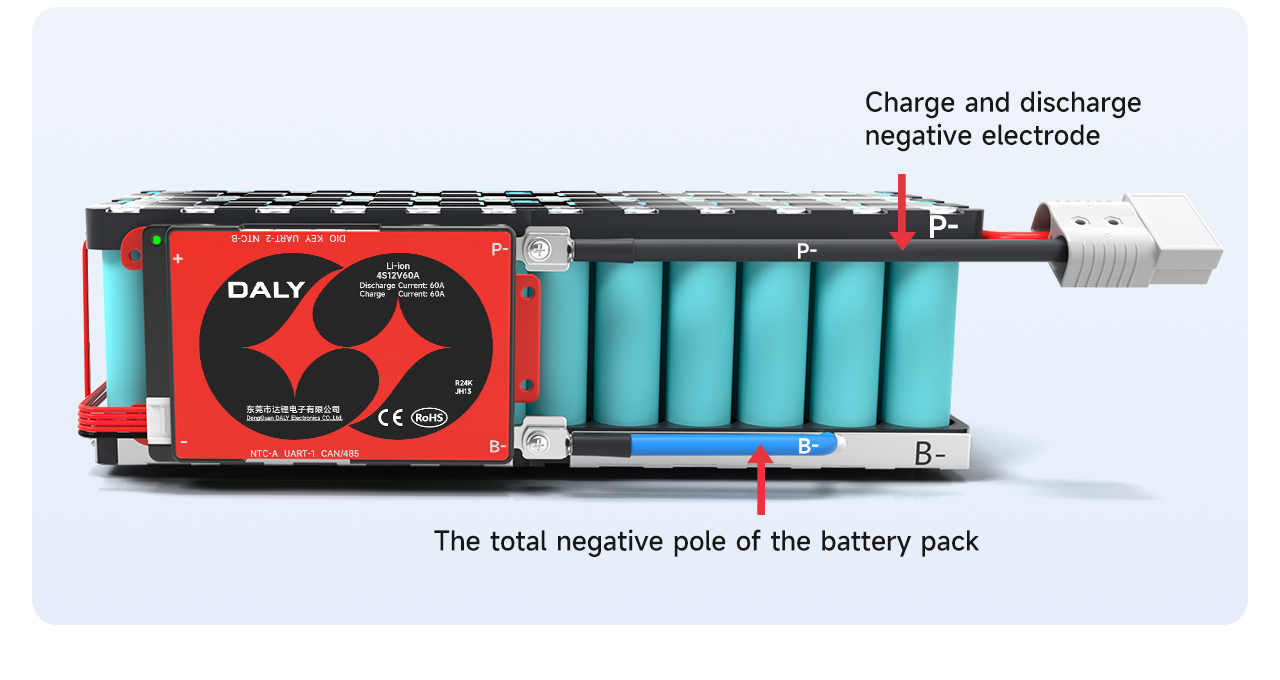

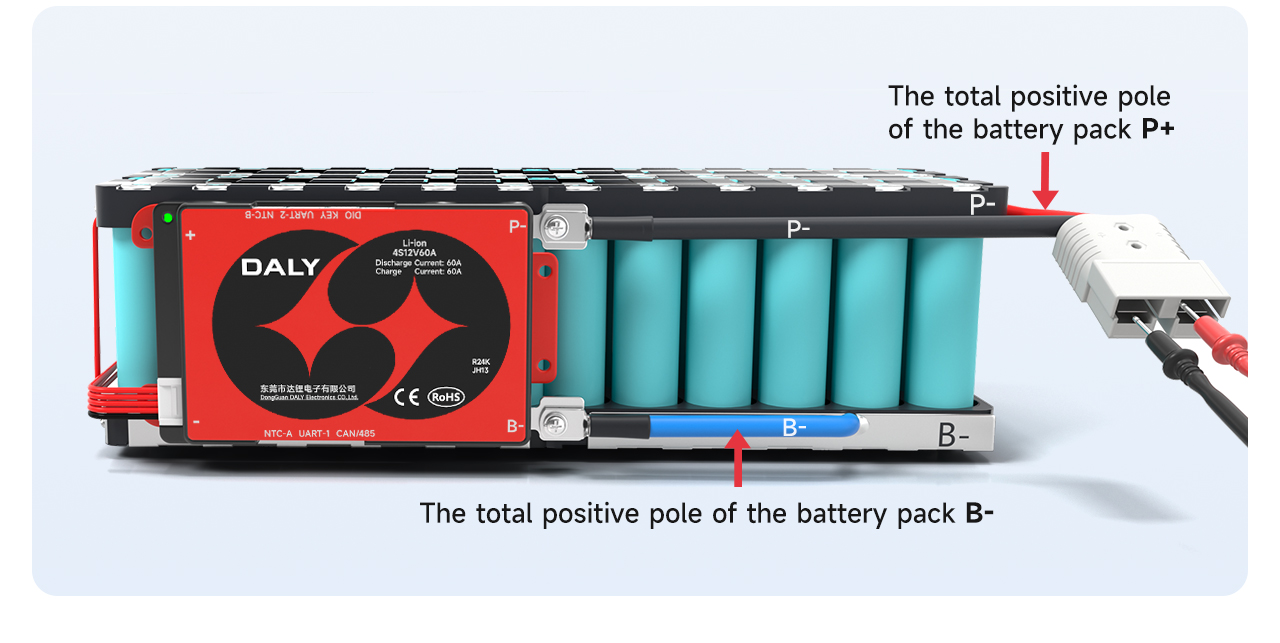

Nodeems Dir séchergestallt hutt datt de Schutzbrett normal ass, solder de bloe B-Drot op der Schutzplat op den Total negativ B- vum Batteriepack. D'P-Linn op der Schutzpatroun ass op den negativen Pol vun der Ladung an der Entladung soldered.
Nom Schweißen, kontrolléiert ob d'Spannung vum Iwwerschutzplat mat der Batteriespannung konsequent ass.
Bemierkung: D'Ladeport an d'Entladungshafen vum Split-Schutzplat sinn getrennt, an déi extra C-Linn (normalerweis mat giel uginn) muss mam negativen Pol vum Ladegerät verbonne sinn; d'P-Linn ass un den negativen Pol vun der Entladung verbonnen.

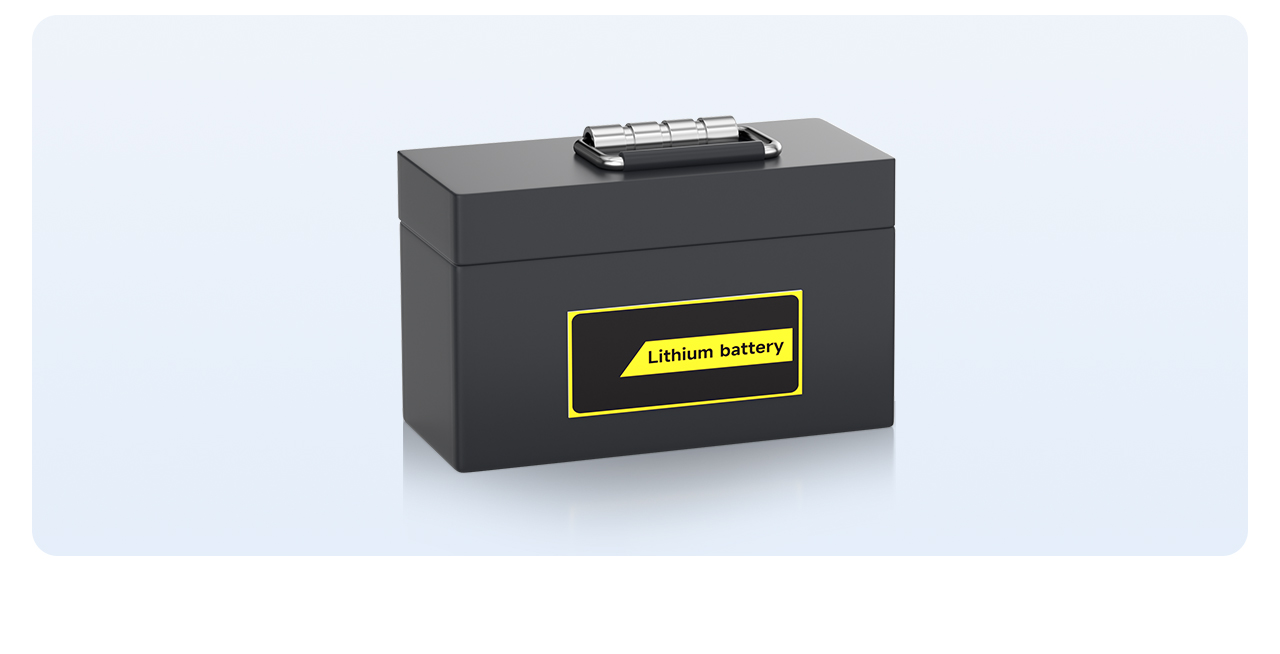

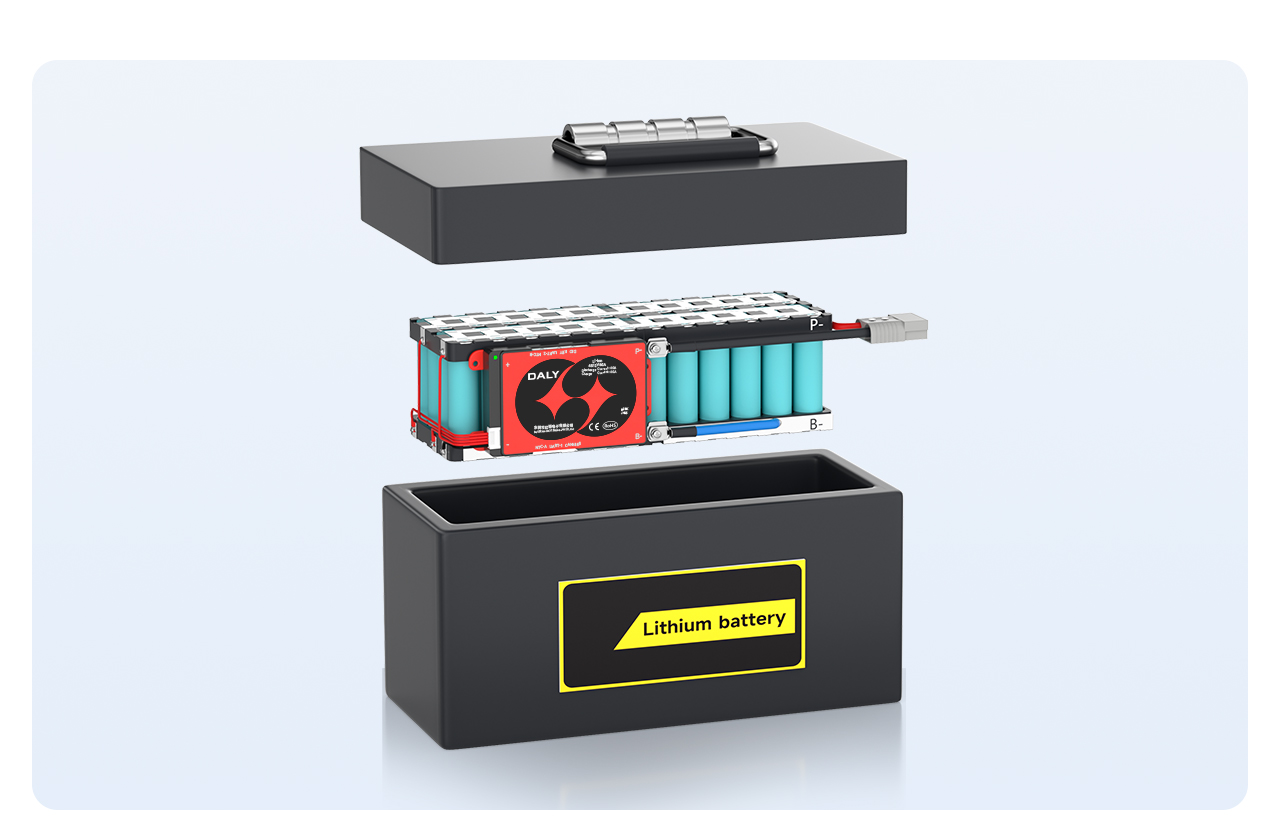

Endlech, Plaz der Batterie Pak an der Batterie Këscht, an e fäerdeg Batterie Pak ass versammelt.
