Standard & Smart 15S BMS Verkabelungsanleitung

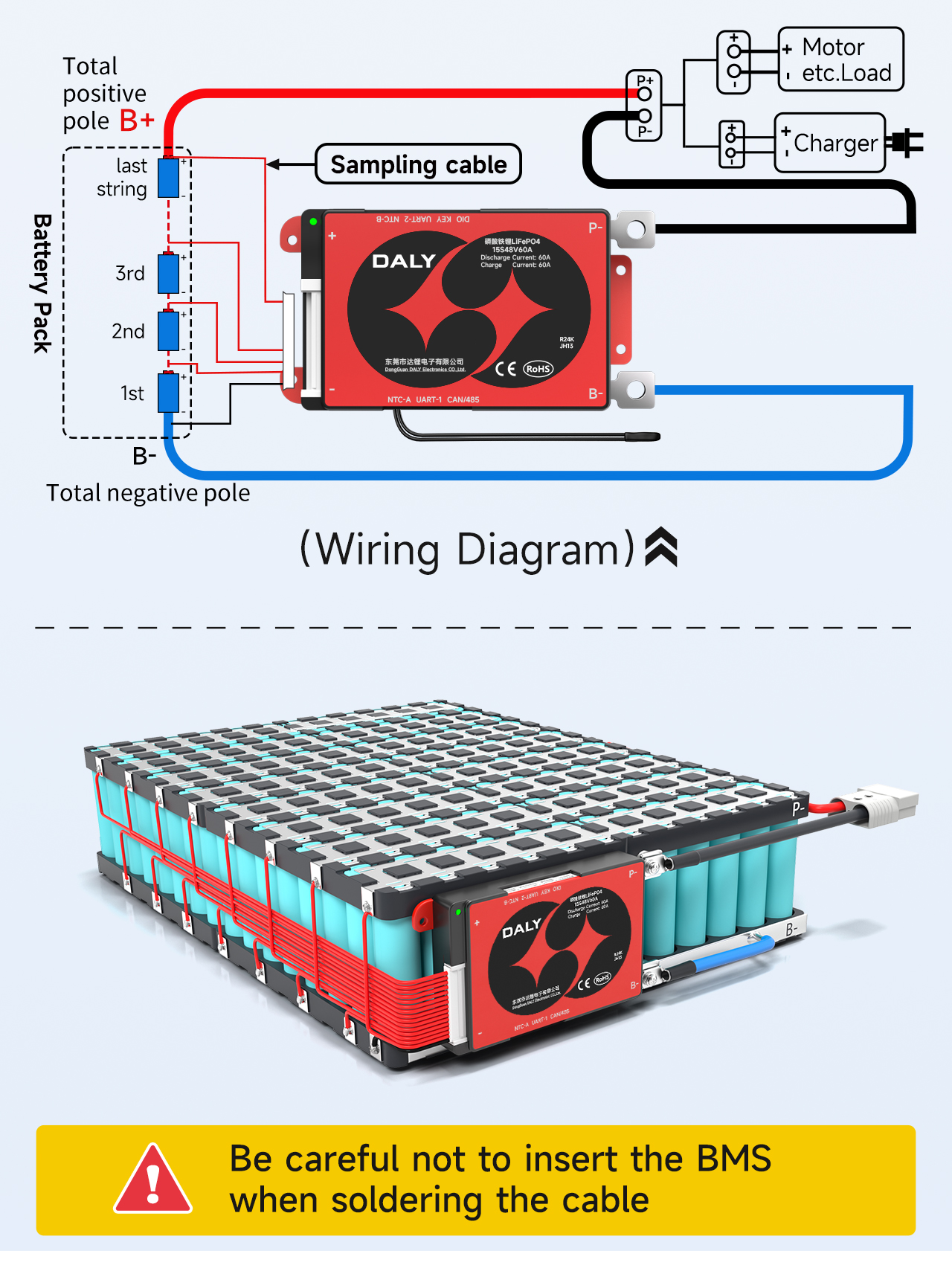

Huelt 15 Serie- an 12 parallel 18650 Batteriepack als Beispill
Passt op, datt Dir de BMS net eransetzt, wann Dir de Kabel léit

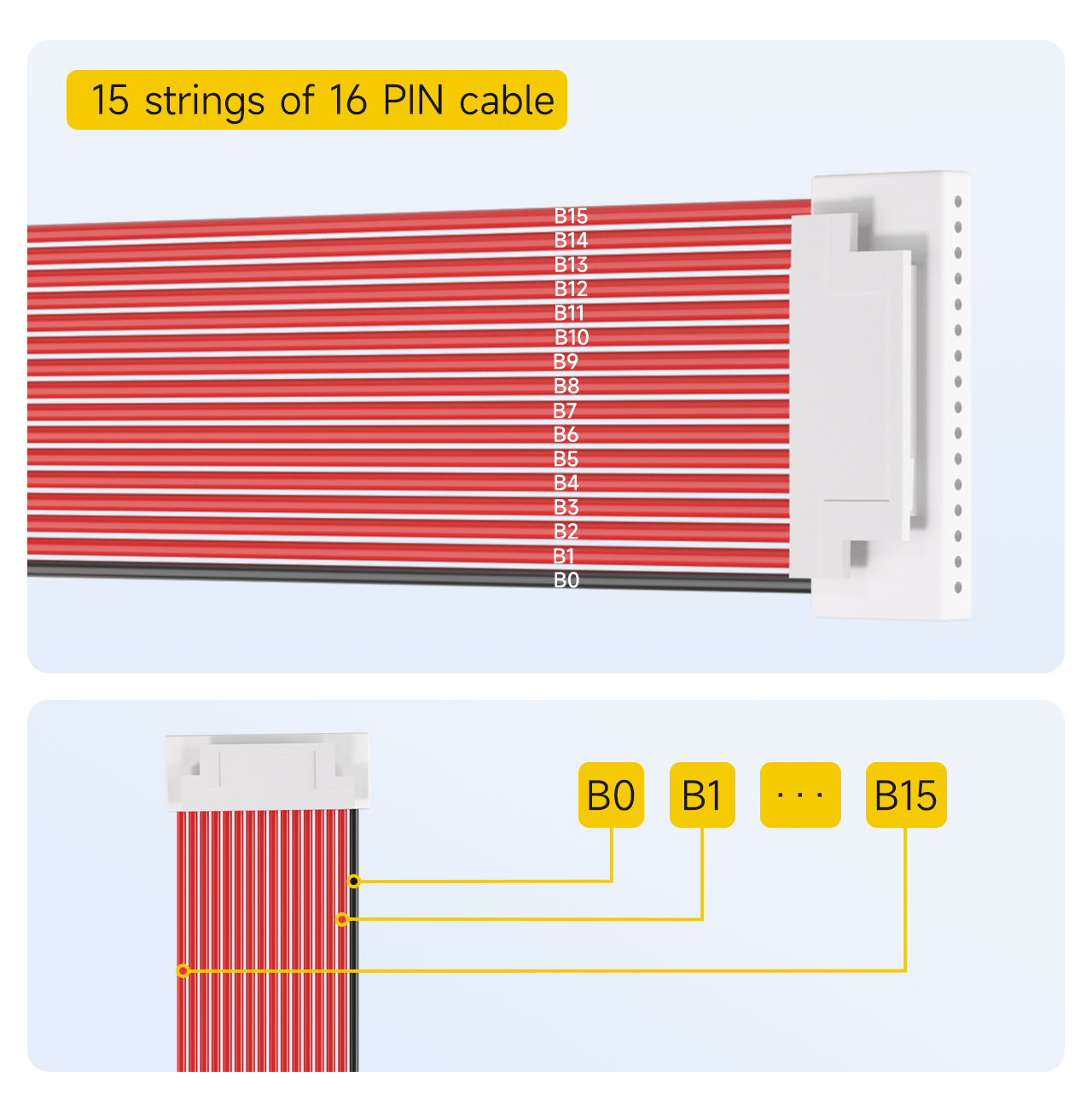

Ⅰ. Markéiert d'Reiefolleg vun de Proufleitungen
15 Ketten vun16PIN-Kabel
Bemierkung: De Standard-Samplingkabel fir15-string BMS Konfiguratioun ass16PIN-Nummer.
1. Markéiert de schwaarze Kabel als B0.
2. Den éischte roude Kabel nieft dem schwaarze Kabel ass als B1 markéiert.
... (an esou weider, hannereneen markéiert)
16Bis zum leschte roude Kabel, markéiert als B15.

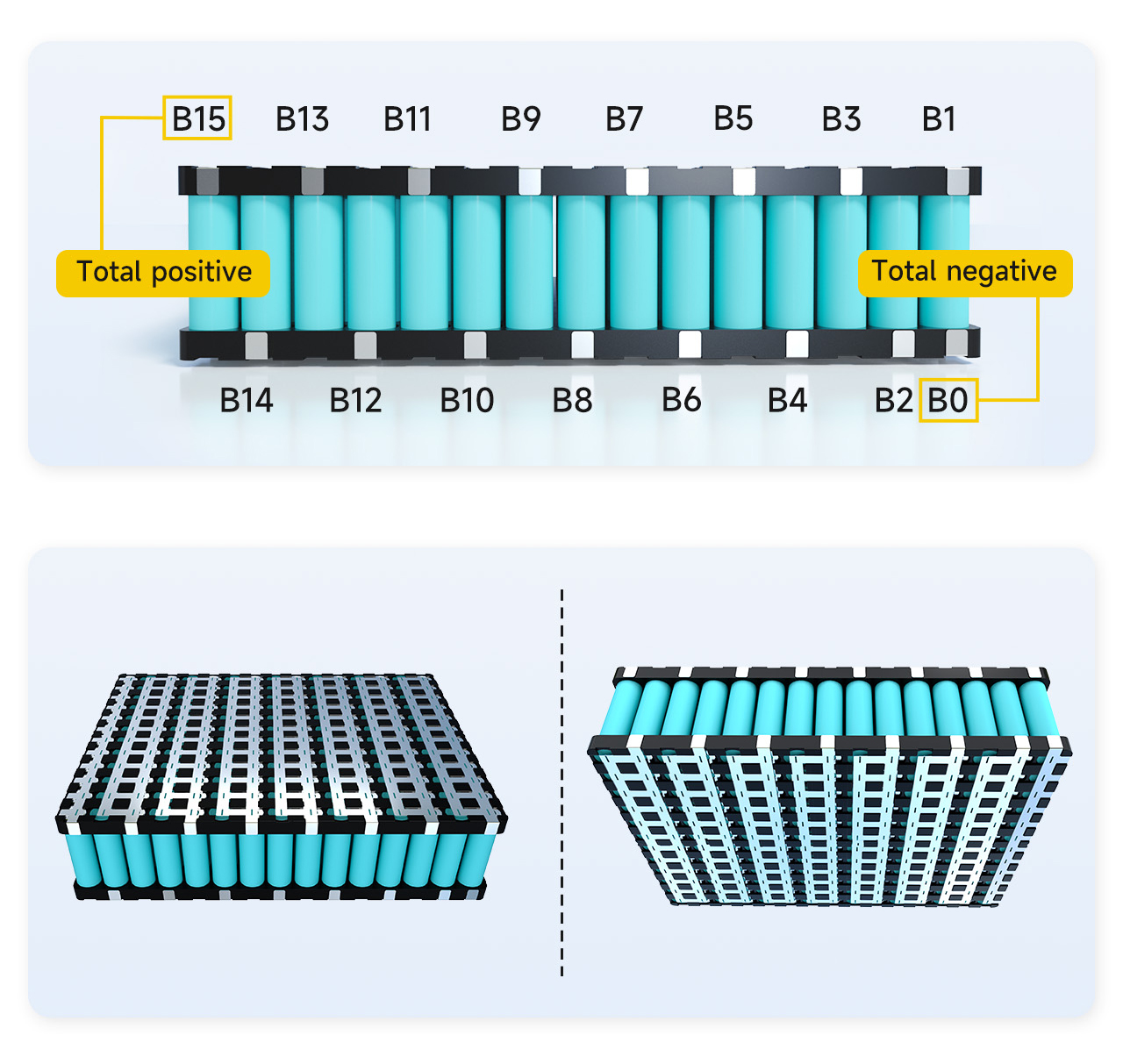

II.. Markéiert d'Reiefolleg vun de Batterieschweisspunkten
Fannt d'Positioun vum entspriechende Schweesspunkt vum Kabel, markéiert als éischt d'Positioun vum entspriechende Punkt op der Batterie.
1. De gesamte negativen Pol vum Batteriepack ass als B0 markéiert.
2. D'Verbindung tëscht dem positive Pol vun der éischter Batteriekette an dem negative Pol vun der zweeter Batteriekette ass als B1 markéiert.
3. D'Verbindung tëscht dem positive Pol vun der zweeter Batteriekette an dem negative Pol vun der drëtter Batteriekette ass als B2 markéiert.
... (an esou weider)
15D'Verbindung tëscht dem positiven Pol vun der14Batteriestreng an den negativen Pol vun der15d'Batterieketten ass als B markéiert14.
16. Déi positiv Elektrod vun der 15. Batteriestring ass als B15 markéiert.
Bemierkung: Well d'Batterie am Ganzen 15 Saiten huet, ass B15 och de gesamte positiven Pol vum Batteriepack. Wann B15 net déi gesamt positiv Stuf vum Batteriepack ass, beweist dat, datt d'Reiefolleg vun der Markéierung falsch ass, an et muss iwwerpréift a nach eng Kéier markéiert ginn.

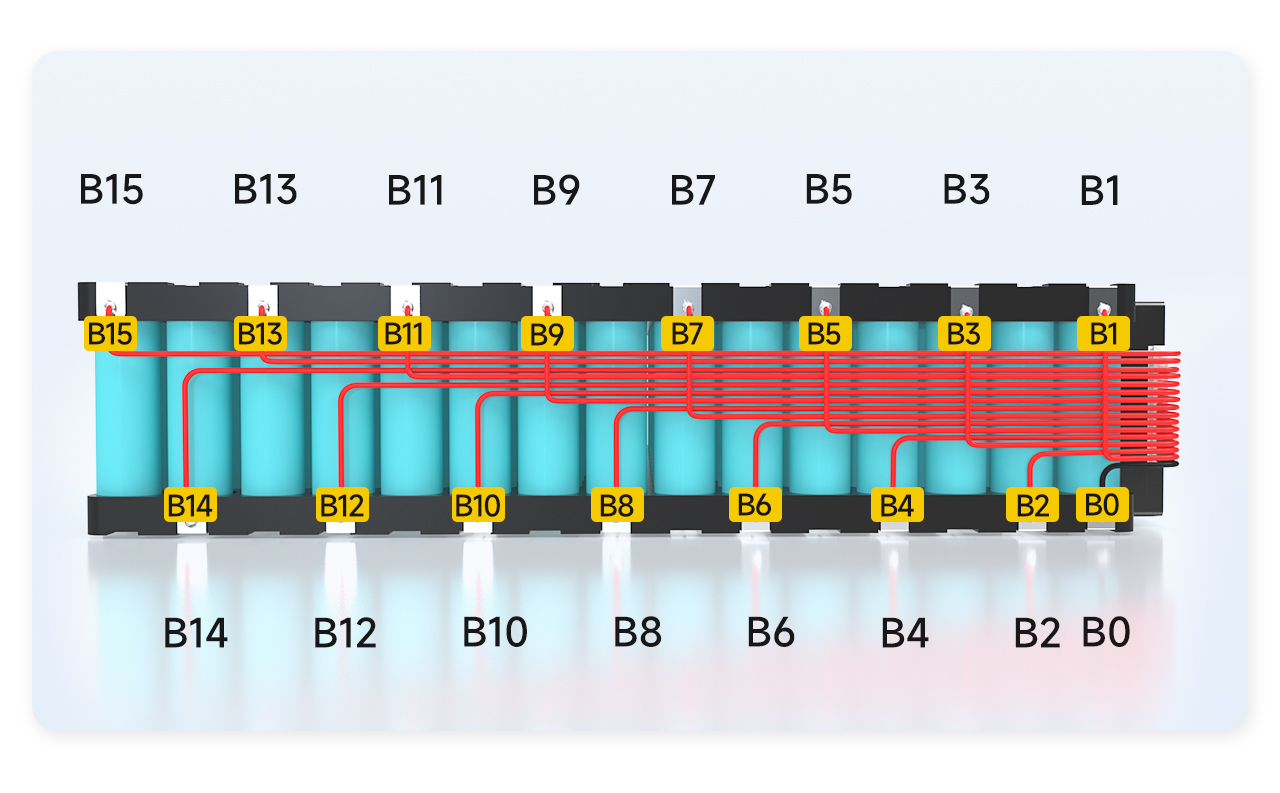

Ⅲ. Läten a Verkabelung
1. De B0 vum Kabel ass un d'B0-Positioun vun der Batterie geléit.
2. De Kabel B1 ass op der B1-Positioun vun der Batterie geléit.
... (an esou weider, hannereneen schweessen)
16. De Kabel B15 ass op d'Positioun B15 vun der Batterie geléit.

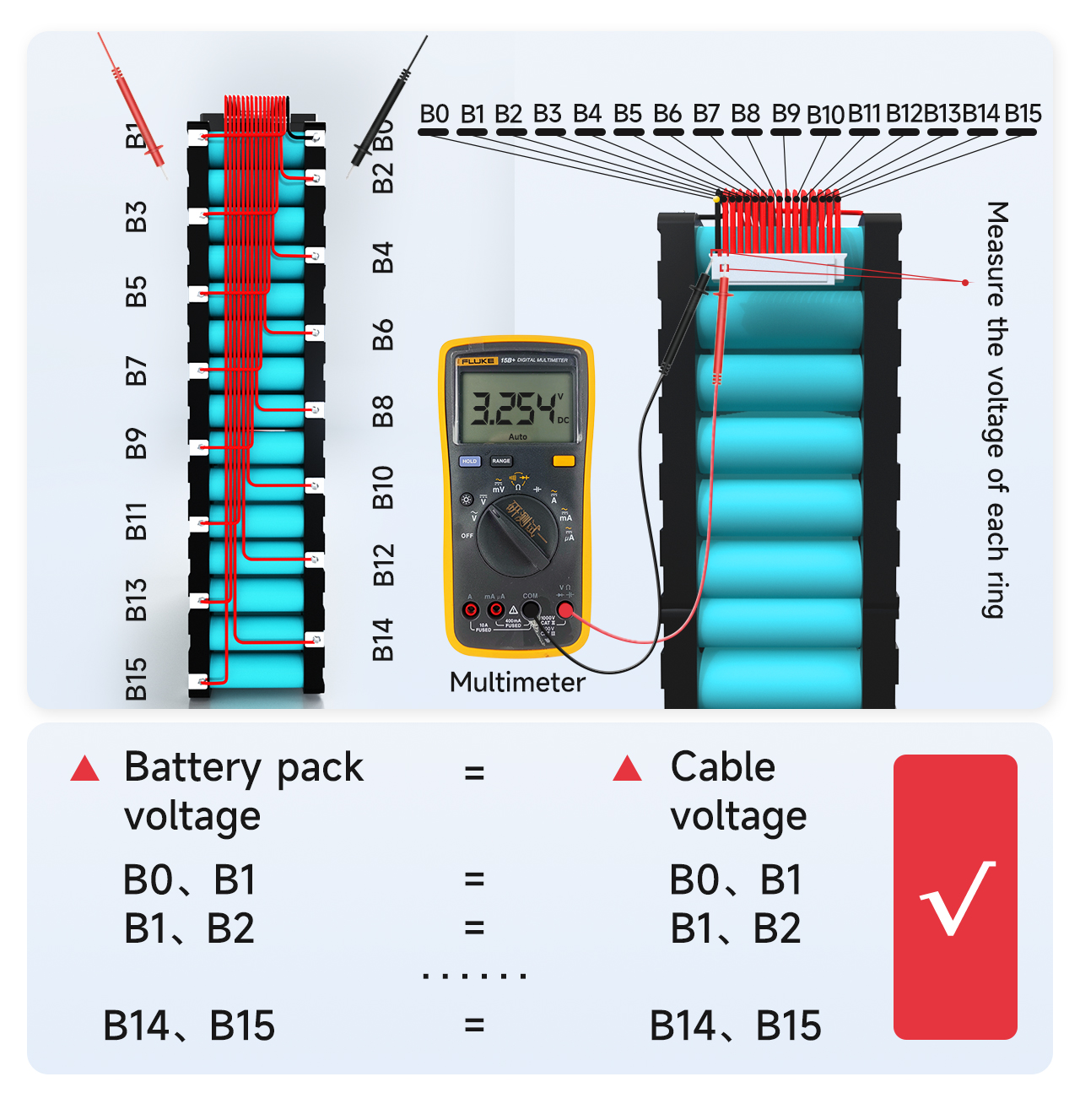

Ⅳ. Detektiounsspannung
Mooss d'Spannung tëscht benachbarte Kabelen mat engem Multimeter fir ze bestätegen, datt déi richteg Spannung vun de Kabelen opgeholl gëtt.
1. Miess ob d'Spannung vum Kabel B0 bis B1 gläich ass mat der Spannung vum Batteriepack B0 bis B1. Wann se gläich ass, beweist dat, datt d'Spannungserfassung korrekt ass. Wann net, beweist dat, datt d'Sammelleitung schwaach geschweesst ass, an de Kabel muss nei geschweesst ginn. Analog moosst Dir ob d'Spannungen vun anere Saiten korrekt erfaasst ginn.
2. Den Spannungsënnerscheed vun all String däerf net méi wéi 1V sinn. Wann en iwwer 1V geet, heescht dat, datt et e Problem mat der Verkabelung gëtt, an Dir musst de virege Schrëtt fir d'Detektioun widderhuelen.

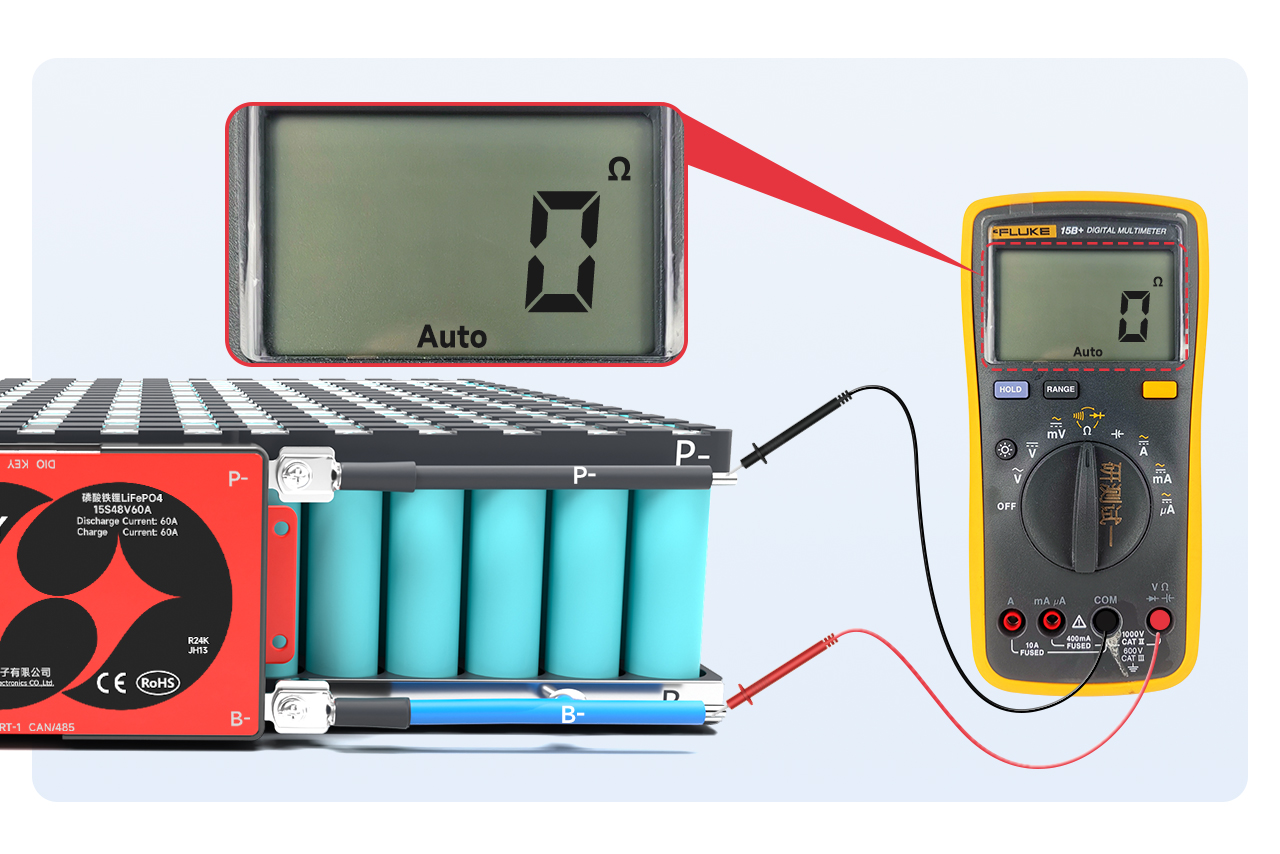

Ⅴ. Detektioun vun der BMS-Qualitéit
Vergewëssert Iech ëmmer, datt déi richteg Spannung erkannt gëtt, ier Dir de BMS uschléisst!
Ajustéiert de Multimeter op den Niveau vum interne Widderstand a moosst den interne Widderstand tëscht B- an P-. Wann den interne Widderstand ugeschloss ass, beweist dat, datt de BMS gutt ass.
Bemierkung: Dir kënnt d'Konduktioun beurteelen andeems Dir de Wäert vum internen Widderstand kuckt. De Wäert vum internen Widderstand ass 0Ω, dat heescht Konduktioun. Wéinst dem Feeler vum Multimeter bedeit normalerweis manner wéi 10Ω Konduktioun; Dir kënnt de Multimeter och op de Summer upassen. E Piepton kann héieren ginn.
Notiz:
1. De BMS mat engem Soft-Switch muss op d'Leedung vum Schalter oppassen, wann de Schalter zou ass.
2. Wann de BMS net leeft, stoppt w.e.g. den nächste Schrëtt a kontaktéiert de Verkafspersonal fir d'Veraarbechtung.

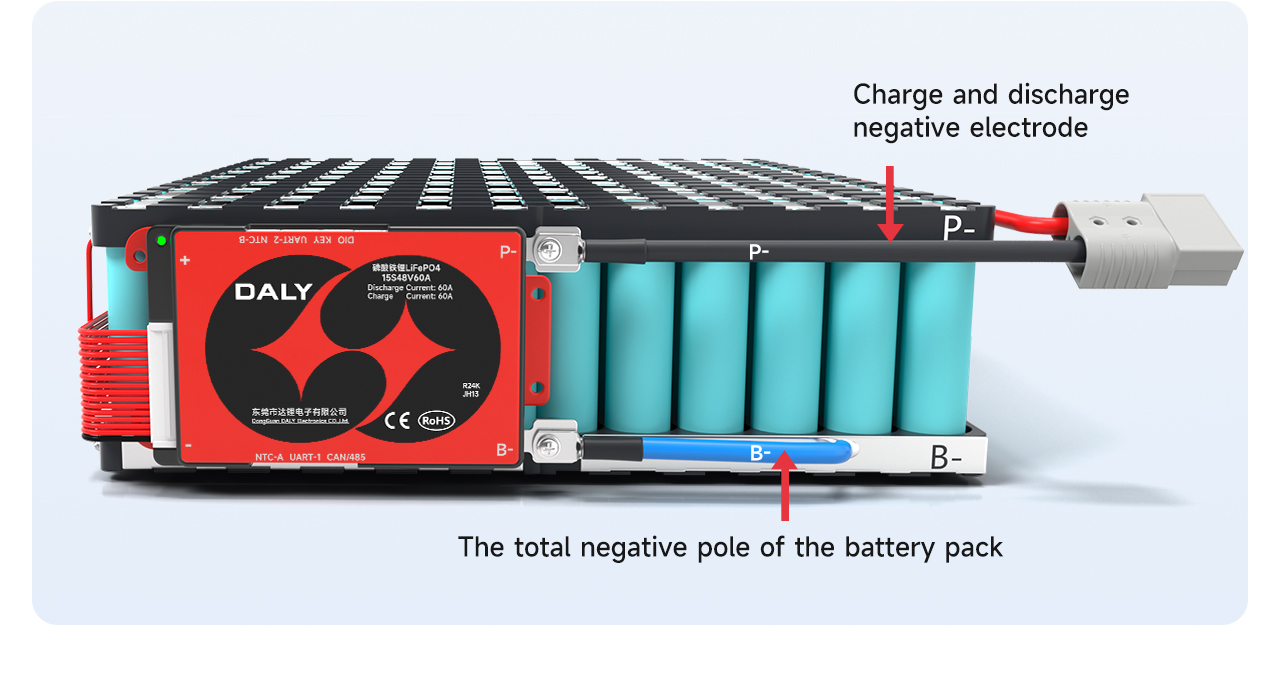

Ⅵ. Verbannt d'Ausgangsleitung

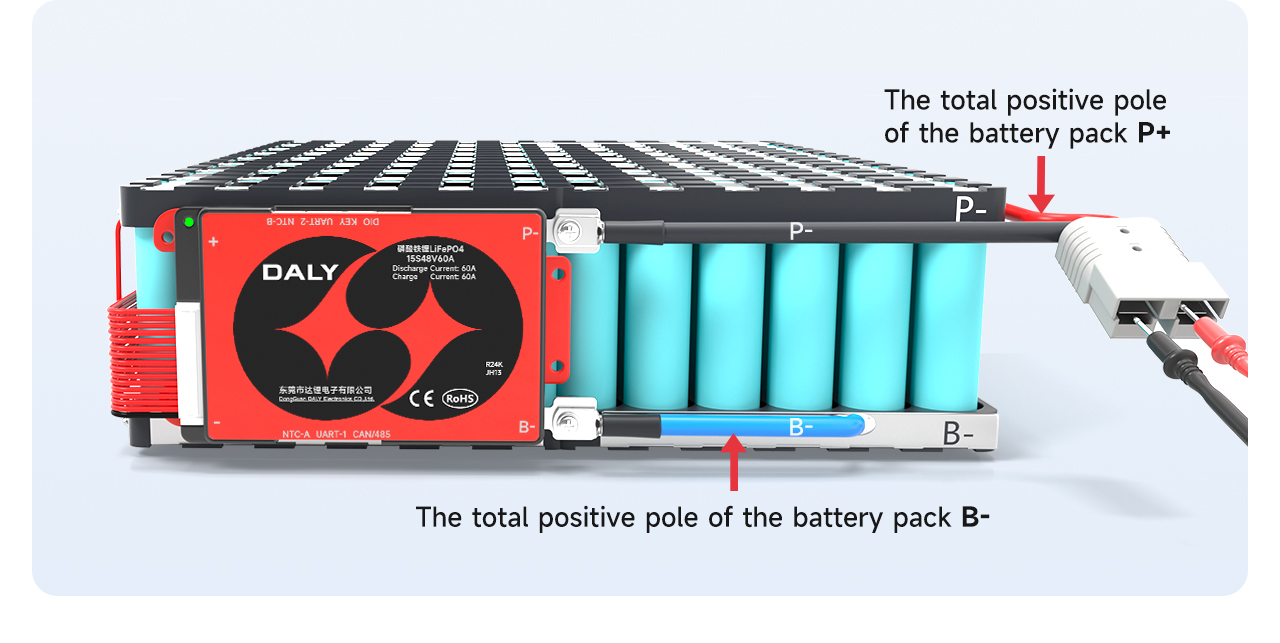

Nodeems Dir séchergestallt hutt, datt de BMS normal ass, léit de bloe B-Drot um BMS un de gesamte negative B- vum Batteriepack. D'P-Linn um BMS ass un de negative Pol vun der Ladung an der Entladung geléit.
Nom Schweessen, kontrolléiert ob d'Spannung vum Iwwer-BMS mat der Batteriespannung iwwereneestëmmt.
Iwwerspannung erkennen: (B-, P+) Spannung = (P-, P+) Spannung
De positiven Pol vum Oplueden an Entlueden ass direkt mam gesamte positiven Pol vum Batteriepack verbonnen.
Bemierkung: Den Opluedport an den Entladungsport vum gespléckten BMS sinn getrennt, an déi extra C-Linn (normalerweis giel uginn) muss mam negativen Pol vum Ladegerät verbonne ginn; d'P-Linn ass mam negativen Pol vum Entladungsport verbonnen.

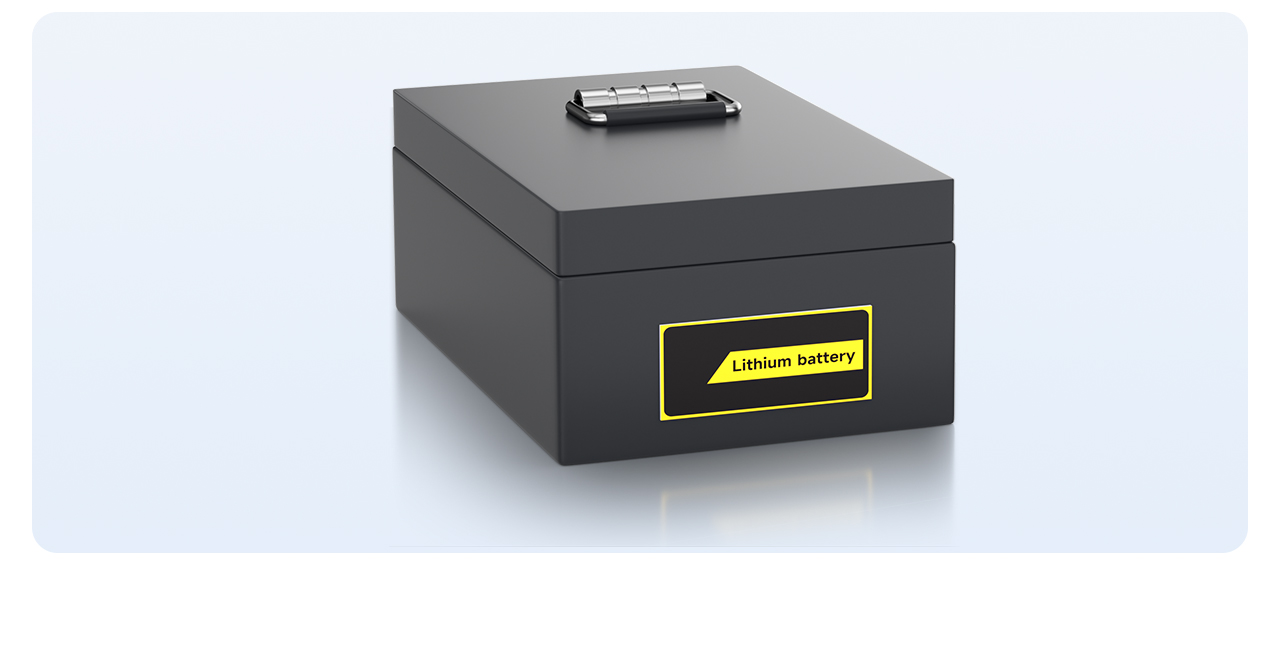

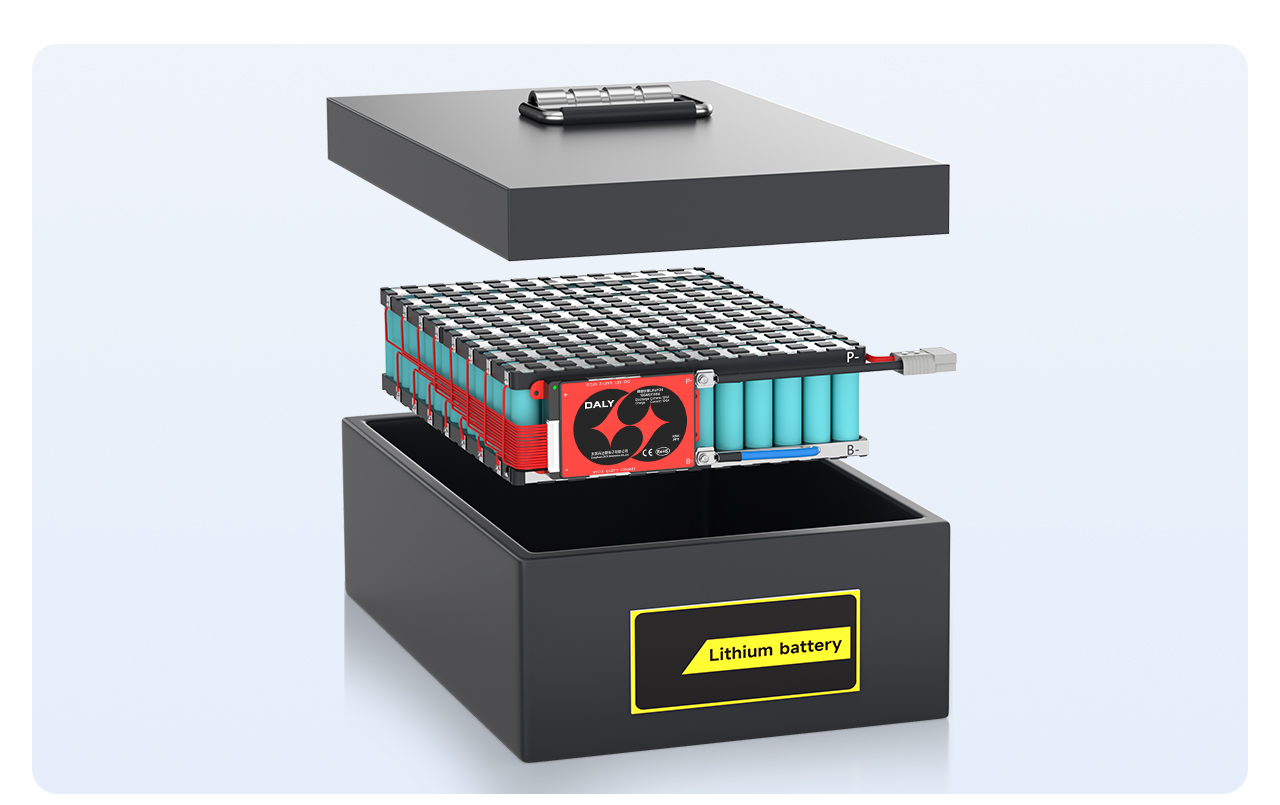

Schlussendlech gëtt d'Batteriekëscht an d'Batteriekëscht geluecht, an eng fäerdeg Batterie gëtt zesummegesat
